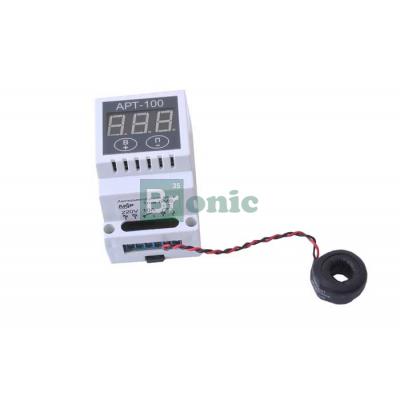

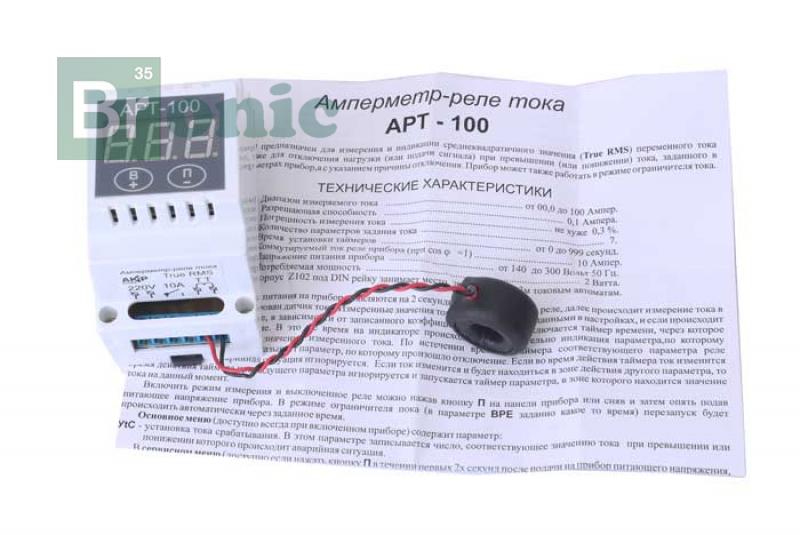

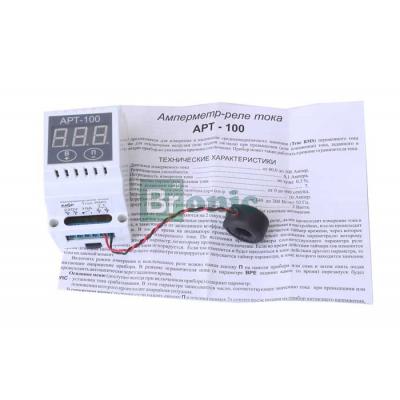

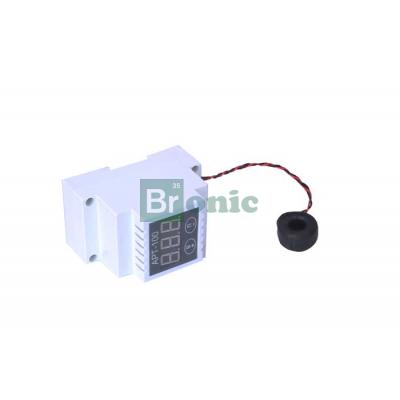

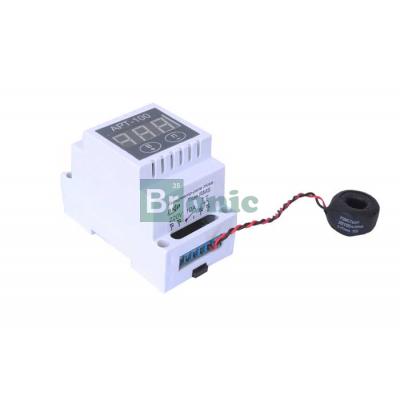

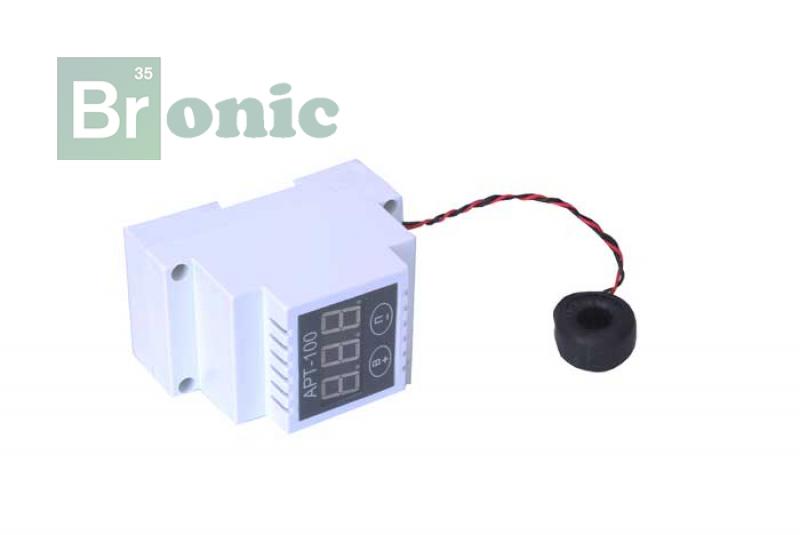

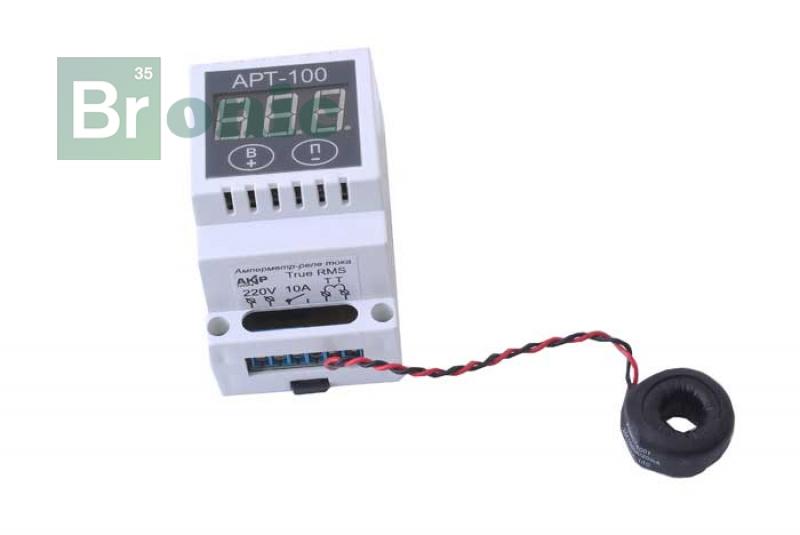

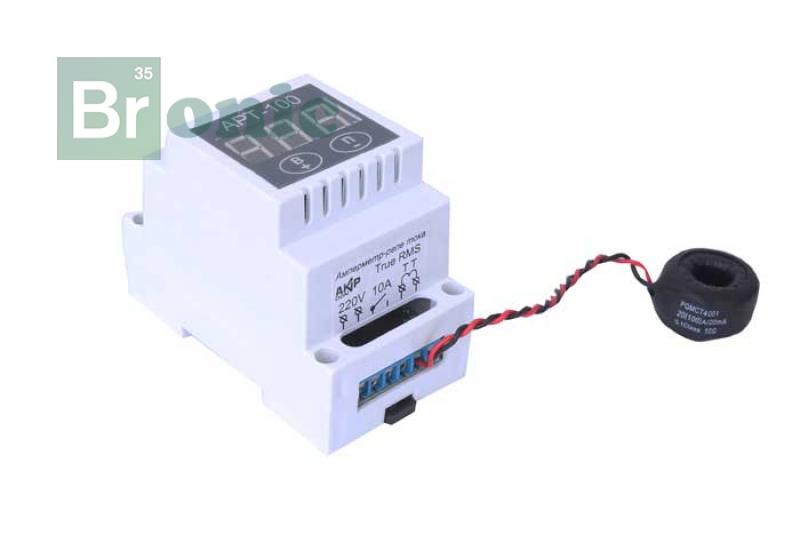

Амперметр-реле тока АРТ-100

Амперметр-реле тока АРТ-100 предназначенр для измерения и индикации среднеквадратичного значения (True RMS) силы переменного тока частотой 50 Гц, а также для отключения нагрузки (или подачи сигнала) при превышении тока, заданного в соответствующих параметрах прибора, с указанием причины отключения.

Принцип действия

Амперметр — реле тока АРТ-100 измеряет значение силы тока, которое сравнивается с заданным в настройках, и если происходит превышение (или понижение, в зависимости от записанного коэффициента кратности) включается таймер времени, через которое происходит выключение реле.

По истечении времени таймера соответствующего параметра реле выключается, а индикатор показывает параметр, по которому произошло отключение. Если во время действия таймера ток изменится до нормального, то аварийная ситуация игнорируется. Если ток изменится и будет находиться в зоне действия другого параметра время действия таймера предыдущего параметра игнорируется и запускается таймер параметра, в зоне которого находится значение тока на данный момент.

После выключения, реле АРТ-100 может включаться либо вручную (нажатием кнопки на приборе или по подаче питающего напряжения на прибор), либо автоматически через предварительно настроенное время (режим ограничителя тока).
