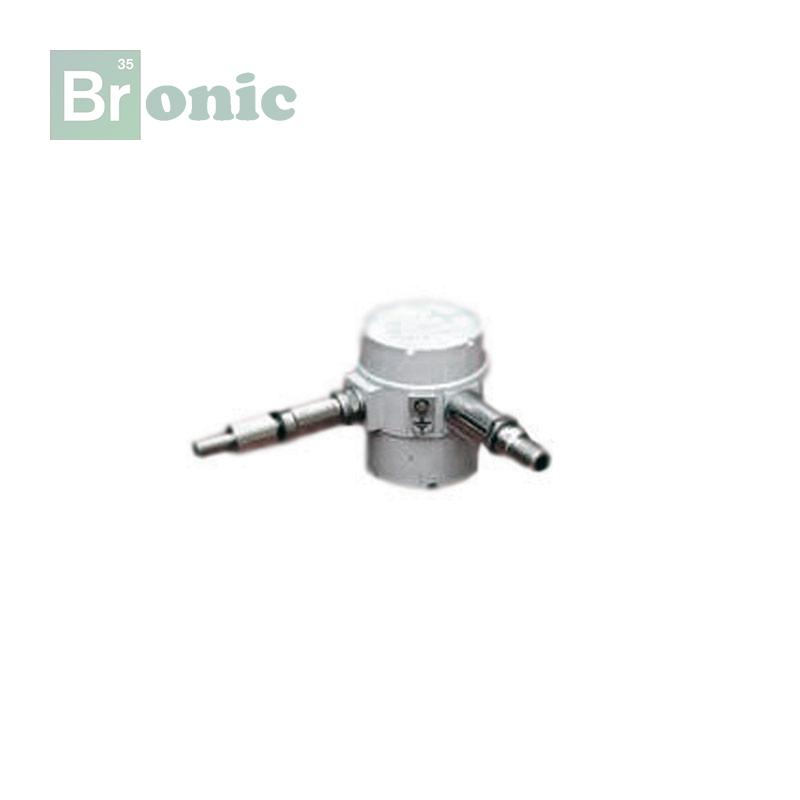

Аналоговый преобразователь давления "Сапфир-22-Вн"

Фото аналогового преобразователя давления
Цена:По запросу
Уточнить цену

Аналоговый преобразователь давления "Сапфир-22-Вн" предназначен для преобразования значений уровня жидкости, расхода жидкости или газа, а преобразователи гидростатического давления - для преобразования значений уровня жидкости.

Модификации

  • Сапфир-22-Вн-ДА - преобразователи абсолютного давления,
  • Сапфир-22-Вн-ДИ - преобразователи избыточного давления,
  • Сапфир-22-Вн-ДВ - преобразователи разрежения,
  • Сапфир-22-Вн-ДИВ - преобразователи давления-разрежения,
  • Сапфир-22-Вн-ДД - преобразователи разности давлений,
  • Сапфир-22-Вн-ДГ - преобразователи гидростатического давления.
Технические характеристики
Параметры Значения
Выходные сигналы, мА, постоянного тока 0…5 (5…0); 4…20 (20…4)
Поставляемые на ОИАЭ:
  • для класса безопасности 2 с двухпроводнойсхемой подключения
  • для класса безопасности 3 с двухпроводной и четырехпроводной схемой подключения
  • для класса безопасности 4 с двухпроводной и четырехпроводной схемой подключения с четырехпроводной схемой подключения
 4…20 (20…4)
4…20 (20…4)
4…20 (20…4)
0…5 (5…0)
Коды выходных сигналов в соответствии с таблицей 4
Питание от внешних источников постоянного тока для преобразователей
  • с выходным сигналом 4…20 мА (20…4 мА), В
  • с сигналом 0…5 мА (5…0 мА), В
 15…42
36±0,72
Климатические исполнения, пределы температуры окружающего воздуха в соответствии с таблицей 5
Маркировка по взрывозащите, вид взрывозащиты:
  • "взрывонепроницаемая оболочка"
  • "искробезопасная электрическая цепь"
 1ExdIIBT4/H2
0ExiaIICT4 X
Относительная влажность воздуха при температуре 35°С и более низких температурах, %
  • для исполнений УХЛ* и У* без конденсации влаги
  • для исполнения Т3 с конденсацией влаги
 95
100
Степень защиты от воздействия пыли и воды IP65
Виброустойчивость, группа исполнения N3 (по ГОСТ 52931)
Поставляемые на ОИАЭ устойчивы к воздействию синусоидальной вибрации частотой 1-120 Гц по ОТТ 08042482 с ускорением:
  • 1 g - группа
  • 2 g - группа
 2
1
Масса, кг, не более
  • моделей 2110, 2210, 2310, 2410
  • моделей 2520, 2530, 2540
  • остальных моделей
 11,9
13,6
6,3
Габаритные размеры, мм
  • моделей 2110, 2210, 2310, 2410
  • моделей 2520, 2530, 2540
  • остальных моделей
 117х243х269
238х190х268
122х218х215
Средняя наработка на отказ, ч:
Поставляемые на ОИАЭ:
  • для классов безопасности 2, 3
 100000
250000
Средний срок службы, лет, не менее:
Поставляемые на ОИАЭ:		 12
15
Преобразователи, поставляемые на ОИАЭ: по устойчивости к электромагнитным помехам соответствуют группе исполнения по ГОСТ Р 50746 при оценке качества функционирования А:
  • для класса безопасности 2
  • для класса безопасности 3
  • для класса безопасности 4
 IV
III
п. 4.2.2 ГОСТ Р 50746
Дополнительная погрешность, вызванная воздействием электромагнитных помех, % от диапазона изменения выходного сигнала ±2
Соответствуют нормам помехоэмиссии по ГОСТ Р 51318.22, установленным для класса Б
Сейсмические нагрузки, на высоте отметки 41,1 м, баллов 8
Вероятность возникновения пожара от преобразователя. В соответствии с ГОСТ 12.1.004-91, как в нормальных условиях, так и в аварийных режимах работы, в год,не более 10-6
Изготавливаются по ТУ 25-02.100431-2007


Заказать Аналоговый преобразователь давления "Сапфир-22-Вн" в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
