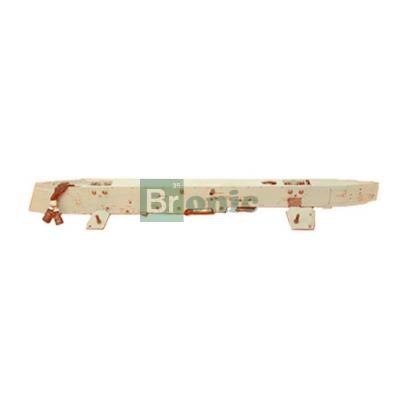

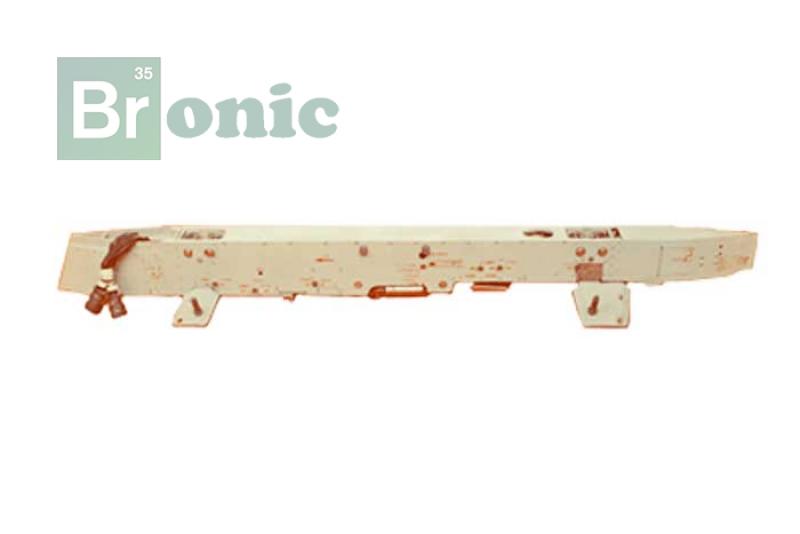

Балочный держатель БДЗ-УСК-А

Балочный держатель БДЗ-УСК-А предназначен для применения на самолетах Су-24, Су-27, Су-30МКИ, Су-30МКК в качестве внешнего устройства, обеспечивающего подвешивания, транспортировки и сброса грузов массой до 500 кг.

Конструктивное исполнение

Держатель представляет собой полую силовую балку П-образного сечения с узлами крепления к переходной балке самолета.

Внутри держателя БДЗ-УСК-А размещается замок Д3-УМ, приборы типа МПИ-155 и МВН-66 для управления взведением взрывателей, прибор управления стрельбой ПУС-36-71 для управления пуском ракет типа С-8, С-13 из блоков, блок выключателей, электрожгут с штепсельными разъемами (ШР) для связи с СУО (два верхних разъема) и подвешенным грузом (нижний отрывной разъем).

На внешней поверхности держателя размещены ухваты с упорами для стабилизации подвешенного груза и специальные цапфы, используемые для монтажа тросовой системы подъема груза на держатель.

Эксплуатация

• Держатель БДЗ-УСК-А сохраняет работоспособность при температуре окружающей среды от -60°С до +60°С, при кинетическом нагреве, при воздействии морского тумана, пыли, инея, росы, солнечной радиации, в условиях обледенения.
