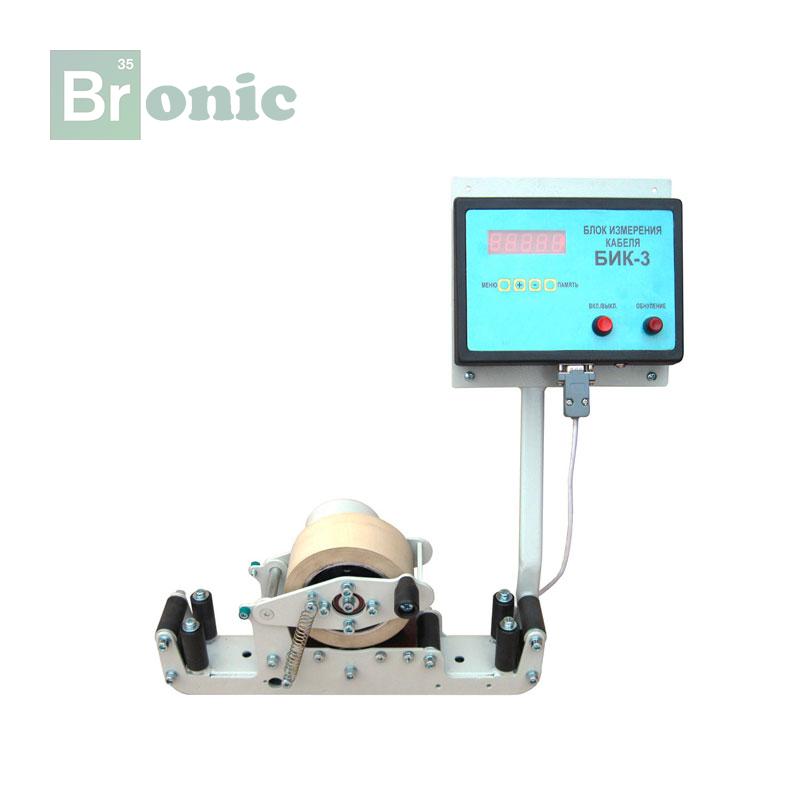

Блок измерения кабеля БИК-3

Блок БИК-3 предназначен для измерения длины кабеля, провода и т. п. длинномерных изделий.

Устройство и принцип действия

Блок БИК-3 входит в состав устройства мерной отмотки УМО-1.

Погрешность при измерении составляет не более ± 0,5 %, хотя с увеличением измеренной длины относительная погрешность уменьшается и, например, на 100 м абсолютная погрешность составляет до 10 см, т. е. всего 0,1%.

Табло счетчика имеет пять разрядов, три первых отображают метры, два последних - сантиметры. Таким образом отображаемая на табло точность составляет 1 см.

При вращении счетного ролика в противоположном направлении, отсчет длины производится в обратную сторону, таким образом, случайное движение кромки назад не влияет на точность измерения. Это также позволяет без погрешности перемотать измеряемый материал в обратном направлении при случайном превышении нужной длины.

Блок БИК-3 запитывается от электросети через адаптер напряжением 12 В, что исключает поражение электротоком и не требует заземления.
