Блок защиты и управления трансформаторной подстанцией БЗУ-ТП

Блок защиты и управления БЗУ-ТП предназначен для управления, защиты от аварийных и нестационарных режимов работы взрывозащищенных трансформаторных подстанций, а также регистрации, хранения, отображения и передачи данных о состоянии и параметрах подстанции.

Устройство и принцип действия

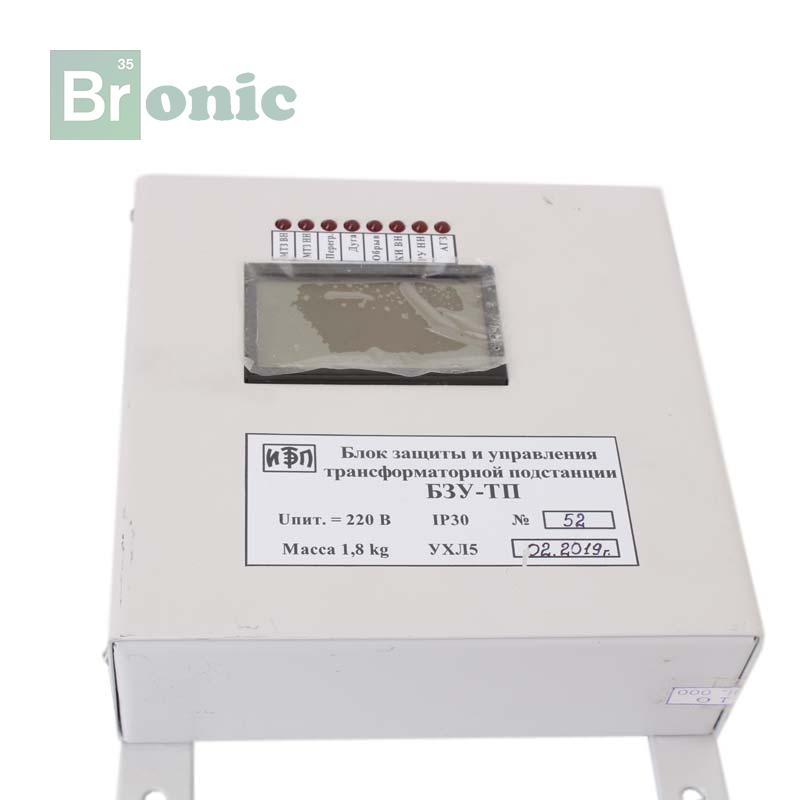

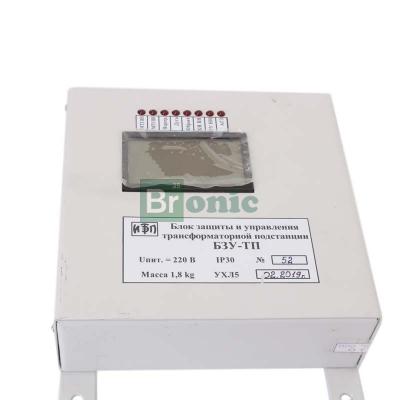

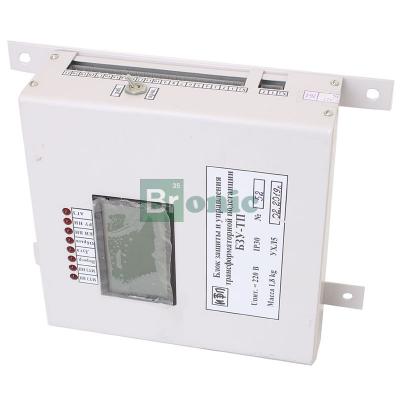

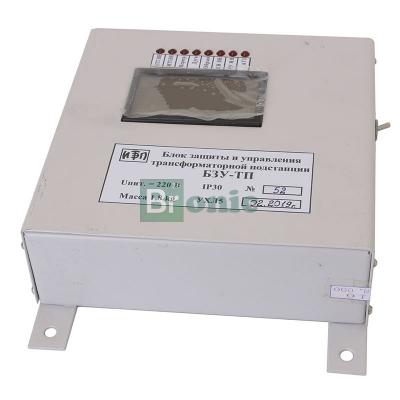

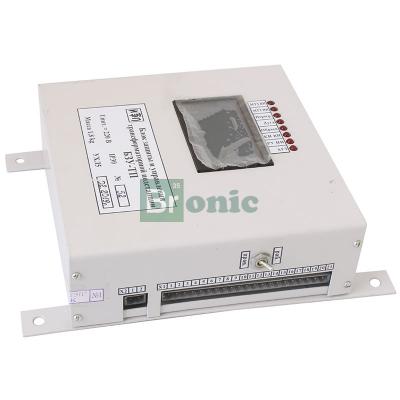

Конструктивно блок выполнен в виде металлического корпуса, внутри которого размещены печатные платы с элементами и разъемами. На передней части корпуса установлены жидкокристаллический индикатор (ЖКИ) и светодиодные индикаторы. После установки блок крепится четырьмя винтами.

Электрическая схема блока выполняет следующие функции:

• защиту трансформаторной подстанции:
  • от токов короткого замыкания (максимальная токовая защита, МТЗ) стороны высокого напряжения (ВН) и низкого напряжения (НН) совместно с датчиками тока типа ДТ с энергонезависимой памятью срабатывания защиты;
  • от обрыва фазы ВН и НН;
  • от перегрева обмоток трансформатора совместно с двумя датчиками температуры предупредительной и аварийной уставок;
  • от дуговых (световых) явлений в отсеке трансформатора совместно с двумя датчиками освещенности;
  • отключения комплектного распределительного устройства (КРУ) при отказе высоковольтного контактора;
• управление высоковольтным контактором: дистанционное совместно с блоком БДУ4-2 и местное включение/отключение;
• отображение данных на ЖКИ и светодиодных индикаторах:
  • текущей даты и времени;
  • мнемосхемы подстанции (о состоянии высоковольтного контактора и автоматического выключателя НН);
  • температуры внешней среды;
  • напряжений и токов нагрузки ВН и НН;
  • сопротивления изоляции НН;
  • срабатывания защит: МТЗ ВН и НН, обрыв фазы ВН и НН, перегрев трансформатора, дуговая защита, предварительный контроль изоляции ВН, непрерывный контроль изоляции НН (через аппарат АЗУР.1МК), аппаратуру газовой защиты (АГЗ); г) передачу данных в сеть АСУ-ТП шахты (или в компьютер горному диспетчеру) по интерфейсу RS-485 (протокол Modbus RTU).

Эксплуатация

Оптимальными условиями для использования блока БЗУ-ТП являются:

• температура окружающего воздуха от -10 до +60 °С;
• относительная влажность окружающей среды до 100% при температуре +35 °С;
• вибрационные нагрузки в местах установки блока не должны быть выше первой степени жесткости по ГОСТ 16926.2-90. Воздействие внешних факторов по ГОСТ 17516.1-90 для группы механического исполнения М1;
• рабочее положение блока в пространстве не регламентируется.
