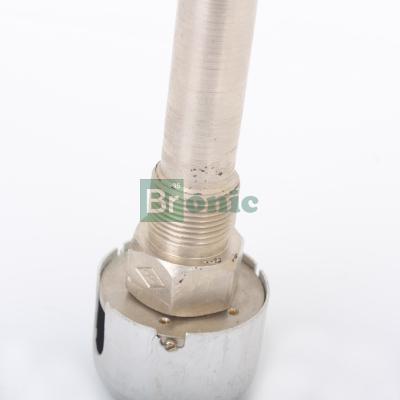

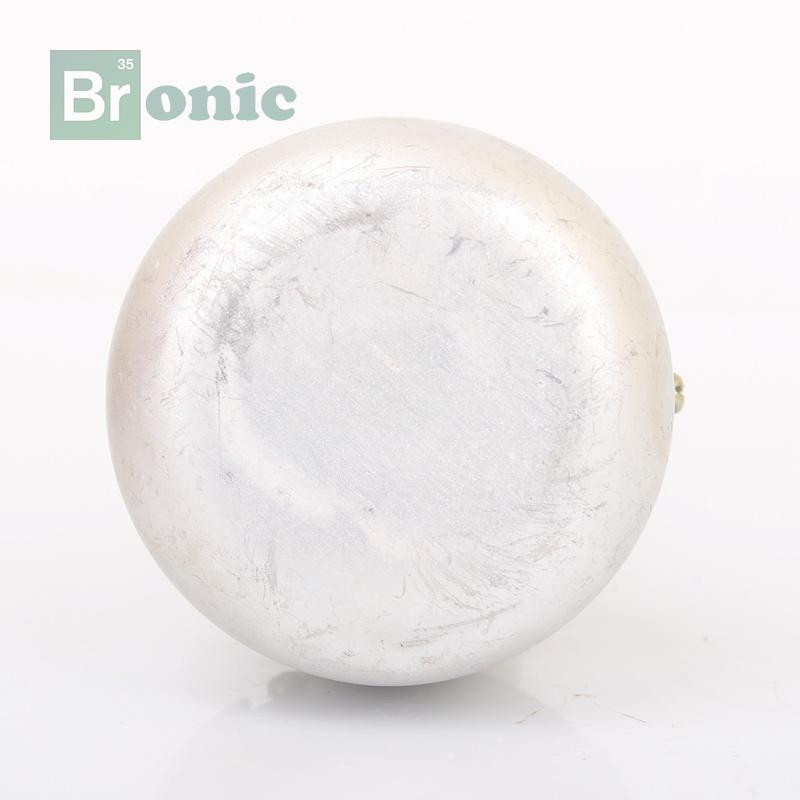

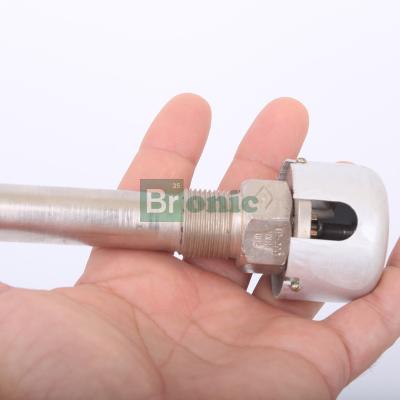

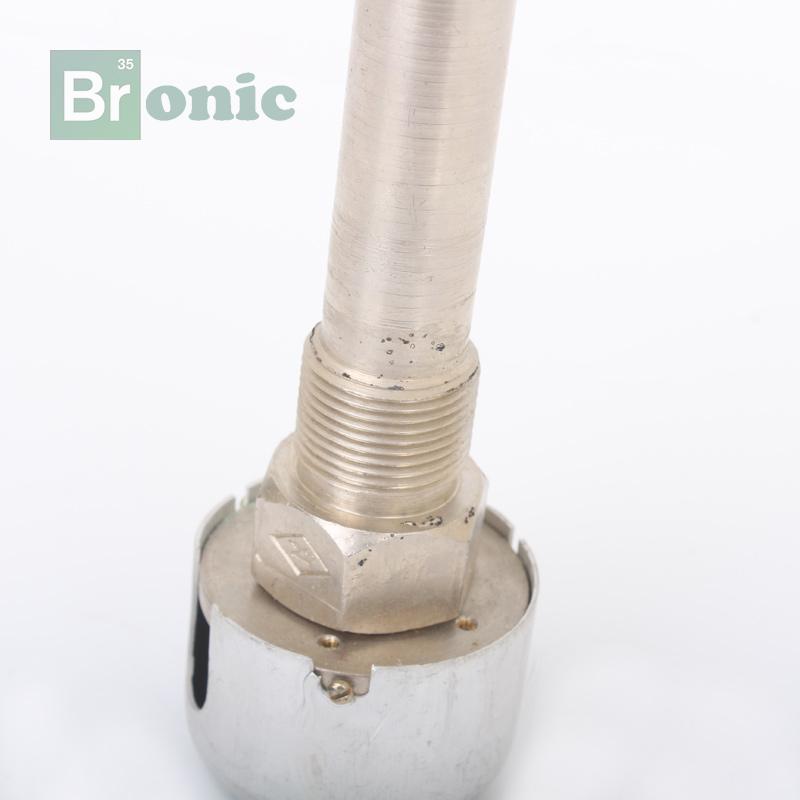

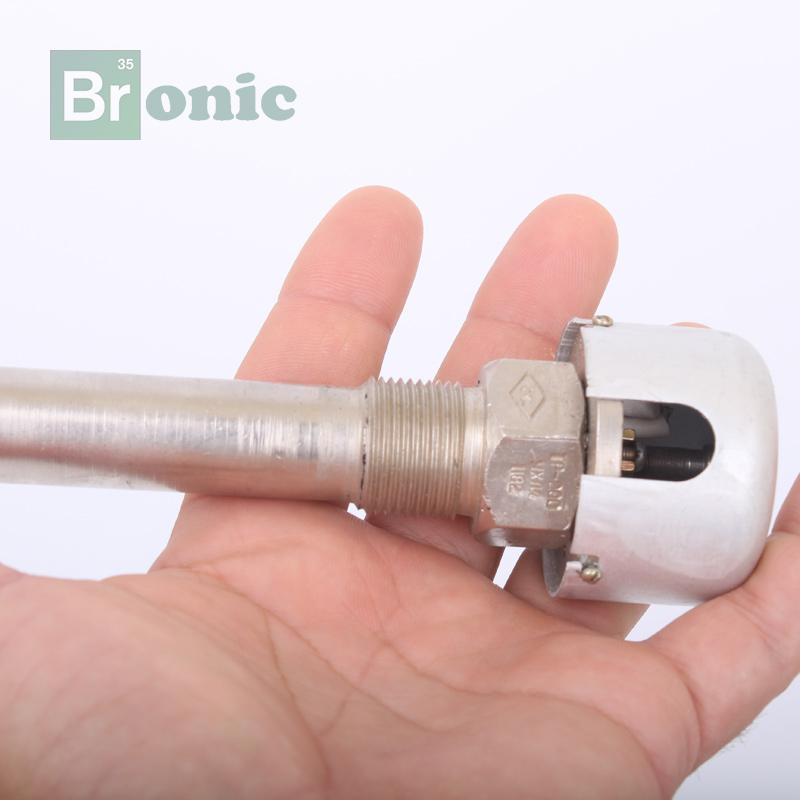

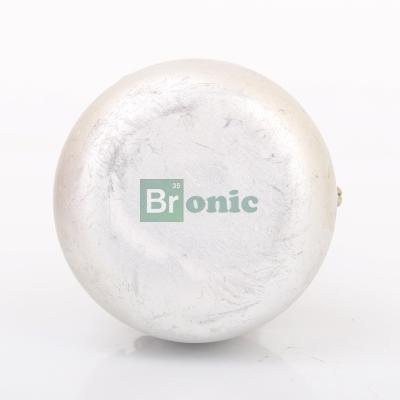

Датчик-реле температуры ТР-200

Цена:По запросу

Датчик-реле температуры ТР-200, УХЛ4, 1488 предназначено для применения в устройствах контроля температуры неагрессивной жидкой или газовой среды, коммутации цепей постоянного и переменного тока частоты 50 и 60Гц номинальным напряжением до 220В.

Работа устройства

В то же время принцип действия дилатометрического, температурного реле марки ТР-200 основывается на использовании разности коэффициентов линейного расширения латуни и инвара. То есть, в момент нагревания, за счет разности коэффициентов линей-ного расширения латуни и инвара трубка, а также связанная с ней ось, перемещаются относительно пружинной системы. В то же время это приводит к уменьшению зазора, который устанавливается на ТР-200 в зависимости от требуемой t°C контролируемой среды. Так же при достижении заданной температуры данный зазор в ТР200 полностью выбирается. Дальнейшее повышение t°C контролируемой среды приводит к растяжению пружин и размыканию контактов электрической цепи. Так же понижение температуры ведет к уменьшению длины трубки освобождающей пружины в датчика-реле, что приводит к замыканию контактов термореле.

Технические параметры
Диапазон контролируемых температур, °C	от 25 до 200
Точность срабатывания реле при скорости изменения температуры рабочей среды не выше 0,5 °C в минуту в цепях с напряжением, °C не более: до 220 В переменного тока до 320 В постоянного тока 380 В переменного тока	±5 ±5 ±15
Максимальная разность температуры размыкания и замыкания контактов ТР-200 (дифференциал) при скорости изменения температуры рабочей среды не выше 0,5 °C в минуту в цепях с напряжением, °C не более: до 220 В переменного тока до 320 В постоянного тока 380 В переменного тока	5 5 15
Разрывная мощность контактов ТР-200 при напряжении коммутируемой цепи, не более: до 320 В постоянного тока с индуктивной нагрузкой при τ ≤0,5*10-3 с, Вт до 220 В переменного тока частоты 50 и 60 Гц при cosφ≥0,4, ВА до 380 В переменного тока частоты 50 и 400 Гц при cosφ≥0,4, ВА	17 40 55
Максимальная сила тока включения контактов ТР-200, А: постоянного тока при напряжении до 320 В переменного тока: при напряжении до 220 В при напряжении до 380 В	2,7 2,4 1,5
Габаритные размеры, мм	34 х 34 х 136
Масса, г	210

Заказать Датчик-реле температуры ТР-200 в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
