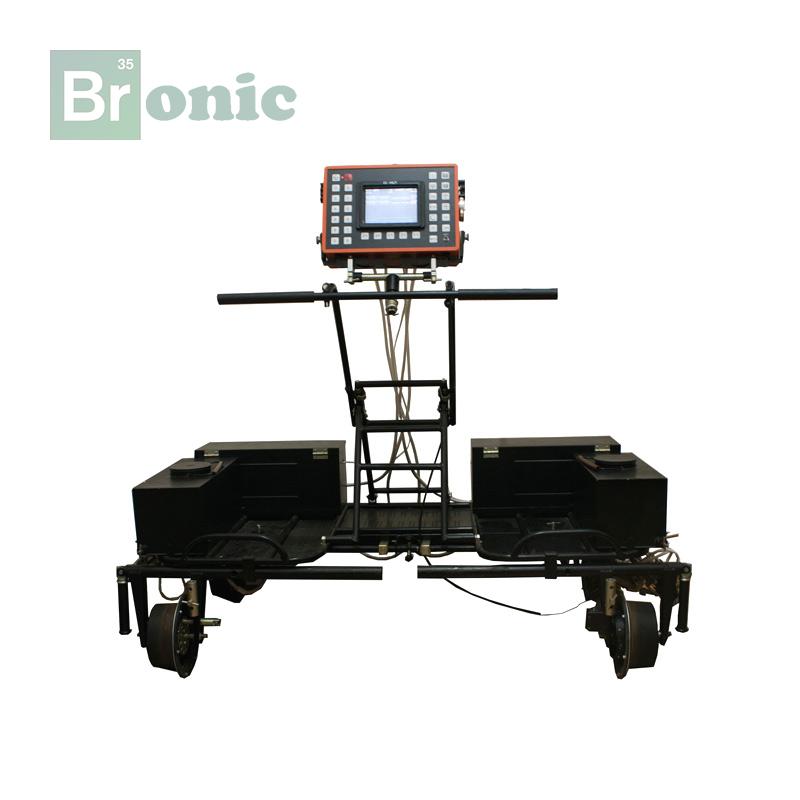

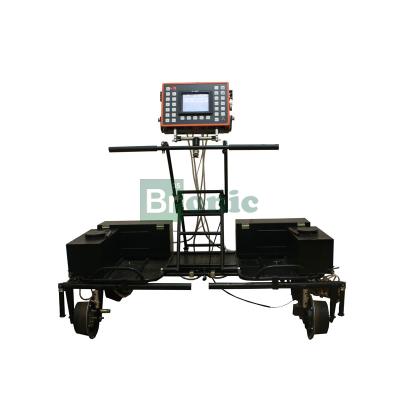

Дефектоскоп УДС2-РДМ-23

Дефектоскоп УДС2-РДМ-23 предназначен для обнаружения, регистрации и расшифровки сигналов от дефектов в рельсах железнодорожных путей с шириной колеи от 990 до 1550 мм, расположенных по всей длине и сечению рельса, за исключением перьев подошвы, при сплошном контроле блоками ультразвуковых преобразователей со скоростью движения до 6 км/ч, а также для выборочного ручного контроля сварных стыков, отдельных сечений и участков рельсов с определением координат мест нахождения, коэффициента выявляемости, и условной протяженности обнаруженных дефектов.

Контролю подлежат рельсы типа  Р43, Р50, Р65, Р75, UIC 60, S 49, а также рельсы соединительных путей, рельсы крестовины, усовики крестовины, остряки и рамные рельсы стрелочных переводов.

Коды выявляемых дефектов по классификатору дефектов рельсов НТД/ЦП-1-93 с дополнением по классификации дефектов и повреждений элементов стрелочных переводов от 27.01.1996:

20.1-2, 21.1-2, 24.1-2, 25.1-2, 26.3, 27.1-2, 30В.1-2, 30Г.1-2, 38.1, 50.1-2, 52.1-2, 53.1-2, 55.1-2, 56.3, 60.1-2, 66.3, 69.2, 70.1-2, 74.1-2, 79.1-2, ДО.20.2, ДСН.20.2, ДО.60.2, ДСН.60.2, ДР.21.2, ДУ.22.2, ДУН.21.2.

• Количество независимых информационных каналов, реализуемых при работе с блоками пьезоэлектрических резонаторов (БП) в режиме сплошного контроля – 14, из них 8 с реализацией в канале раздельной, а 6 – совмещенной схемы излучения и приема УЗК.
• Количество каналов возбуждения и приема УЗК, предусмотренных для работы с ручными пьезоэлектрическими преобразователями (ПЭП), – 3 (из них–1 – для работы с ручным низкочастотным ПЭП).
• Звуковаяи цветовая (по экрану матричного дисплея) сигнализация о наличии дефектов.
• Цветовая индикация установленных значений условной чувствительности контроля каналов (дБ); коэффициента выявляемости дефекта; координат дефектов; текущей путейской координаты контроля, участка пути.

В дефектоскопе предусмотрены:

• непрерывное документирование (регистрация) результатов контроля в виде дефектограмм проконтролированных участков, регистрируемых через 1 мм пути, с сопроводительной информацией об амплитудно-временных характеристиках зарегистрированных эхо-сигналов, установленных в каждом из каналов параметров настроек, текущих значениях путейской координаты и скорости движения тележки.
• возможность оперативного просмотра зарегистрированных дефектограмм на матричном индикаторе дефектоскопа, а также вывод дефектограмм с сопроводительной информацией на персональный компьютер (ПК) для дальнейшей расшифровки.
