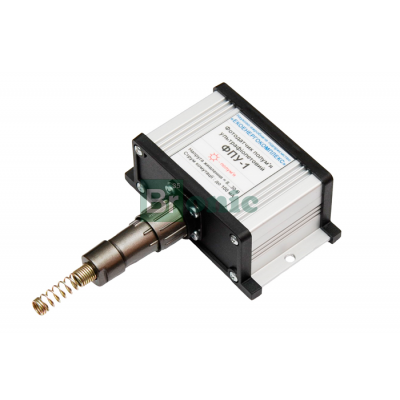

Фотодатчики ФПУ-1 и ФПУ-2

Фотодатчики ФПУ-1 и ФПУ-2 предназначены для контроля наличия пламени промышленных горелок различных технологических объектов (котлов, печей, сушилок и т.п.), работающих на газообразном или жидком топливе.

Устройство и принцип действия

Работа устройства основана на детекции ультрафиолетового излучения пламени в диапазоне 185-230нм. Чувствительным элементов является ультрафиолетовая лампа. Детектор имеет высокую чувствительность только в рабочем диапазоне длины волны, что исключает ложные срабатывания от солнечного излучения и раскаленных предметов (кирпичи, обмуровка и т.д.)

Основное отличие ФПУ-1 и ФПУ-2 — конструктивное расположение чувствительного элемента (лампы). У ФПУ-1 лампа расположена внутри корпуса за кварцевым стеклом. ФПУ-2 имеет более компактный корпус с расположением лампы во внешней металлической трубке (ножке), что позволяет устанавливать фотодатчик на боковых стенках горелок и теплогенераторов без специальных кронштейнов.

Эксплуатация

Оптимальными условиями для использования фотодатчиков ФПУ-1 и ФПУ-2 являются:

• температура окружающей среды от +5 до +60 ⁰С,
• относительная влажность от 30 до 80%,
• атмосферное давление от 84 до 106,7 кПа,
• вибрация с частотой до 35 Гц и амплитудой до 0,35 мм.
