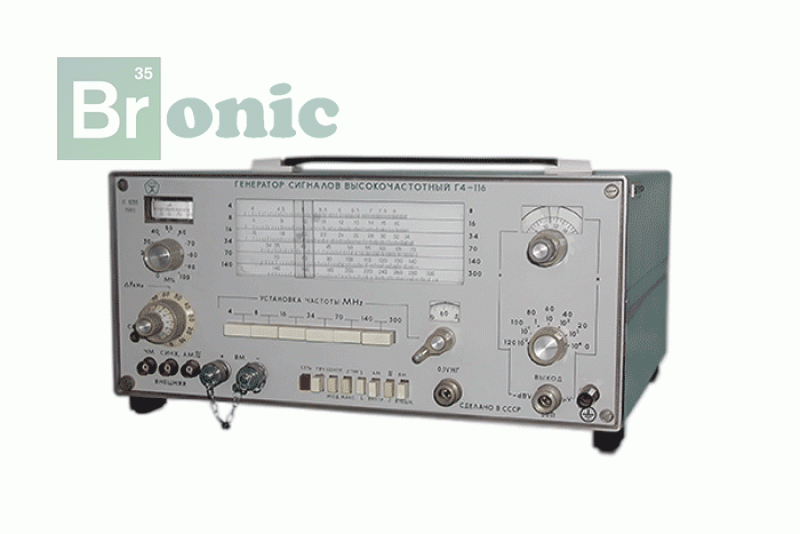

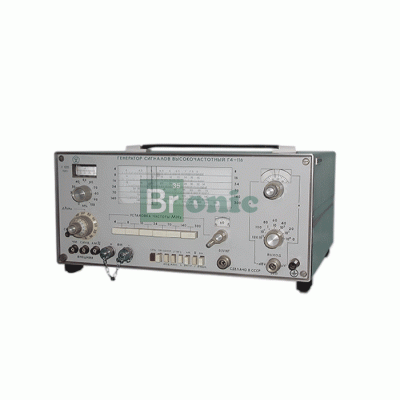

Генератор сигналов Г4-116
Цена:По запросу
Генератор сигналов Г4-116 предназначен для настройки, регулировки и испытаний различных радиоприемных и телевизионных устройств и их узлов, работающих в режиме непрерывной генерации, амплитудной модуляции, частотной модуляции и модуляции видеосигналом.
Устройство и принцип действия
Формирование ВЧ сигнала в диапазоне частот осуществляется методом гетеродирования с последующим делением частоты. ВЧ сигнал с перестраиваемого генератора ВЧ (200 - 372МГц) и сигнал с генератора фиксированной частоты (72 МГц) подаются на смеситель, в спектре выходного сигнала которого содержатся составляющие рабочей (разностной) частоты (128 - 300 МГц).
Усиление сигнала разностной частоты до величины, необходимой для запуска делителей осуществляется усилителем промежуточной частоты.
В генераторе Г4-116 фиксированной частоты осуществляется модуляция сигнала по частоте.
| Показатели | Величины |
Диапазон частот, перекрываемый шестью поддиапазонами:
|
от 4 до 300 МГц |
| от 4 до 8 МГц | |
| от 8 до 16 МГц | |
| от 16 до 34 МГц | |
| от 34 до 70 МГц | |
| от 70 до 140 МГц | |
| от 140 до 300 МГц | |
| Предел допускаемой основной погрешности установки частоты | не более ± 1 % |
| Пределы регулировки выходного напряжения на нагрузке 50 Ом, ступенями через 20 и 2 дБ и плавно в пределах 2 дБ | от -126 до -6 дБВ (от 0,5·10-6 до 0,5 В) |
| Предел допускаемой основной погрешности установки опорного уровня выходного напряжения 0,1 В на нагрузке 50 Ом | не более ± 1 дБ |
| Нестабильность опорного уровня выходного напряжения прибора за любые 15 мин работы после самопрогрева в течение 30 мин | не более ±0,1 дБ |
| Частота внутреннего источника модуляции в режиме «АМ» | 1000 Гц |
Частота внешнего источника модуляции в режиме «АМ»
|
от 50 до 15000 Гц |
| от 50 до 60000 Гц | |
| Пределы регулировки коэффициента амплитудной модуляции | от 0 до 90% (от 10 до 100% - через 10%) |
| Предел погрешности установки коэффициента АМ от 10 до 80 % в диапазоне модулирующих частот | не более ± 10 % |
Коэффициент гармоник огибающей АМ сигнала в диапазоне модулирующих частот от 50 до 60000 Гц:
|
не более 3 % |
| не более 5 % | |
| Частота внутреннего источника модуляции в режиме «ЧМ» | 1000 Гц |
| Частота внешнего источника модуляции в режиме «ЧМ» | от 30 до 60000 Гц |
| Пределы установки девиации частоты, за исключением первого поддиапазона частот, где пределы от 0,5 до 75 кГц | от 0,5 до 100 кГц |
| Предел погрешности установки величины девиации частоты | не более 10 % |
Коэффициент гармоник огибающей ЧМ сигнала не более:
|
3 % |
| 3 % | |
| Частота модулирующего сигнала при внутренней модуляции меандром | 1000 Гц |
| Полоса частот при внешней модуляции видеосигналом | от 50 до 6,5·10-6 Гц |
| Неравномерность частотной характеристики в полосе видеоимпульса от 50 до 6,5·10-6 Гц относительно частоты 1·10-5 Гц | не более 1 дБ |
| Коэффициент гармоник огибающей на частоте модуляции 15000 Гц при коэффициенте модуляции сигнала несущей частоты изображения 85 % в диапазоне несущих частот от 30 до 250 МГц | не более 5 % |
Параметры питания
|
220±22 (115±5,75) В |
| 50±0,5 (от 372 до 412) Гц | |
| до 5 % | |
| Время непрерывной работы | не менее 8 ч |
| Потребляемая мощность | не более 60 В·А |
| Средняя наработка на отказ | не менее 5000 ч |
| Габаритные размеры генератора ВЧ | 360х190х355 мм |
| Масса | не более 13,5 кг |
