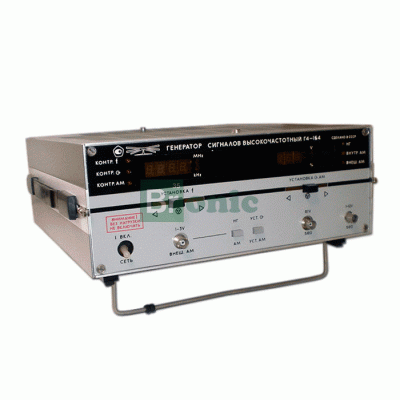

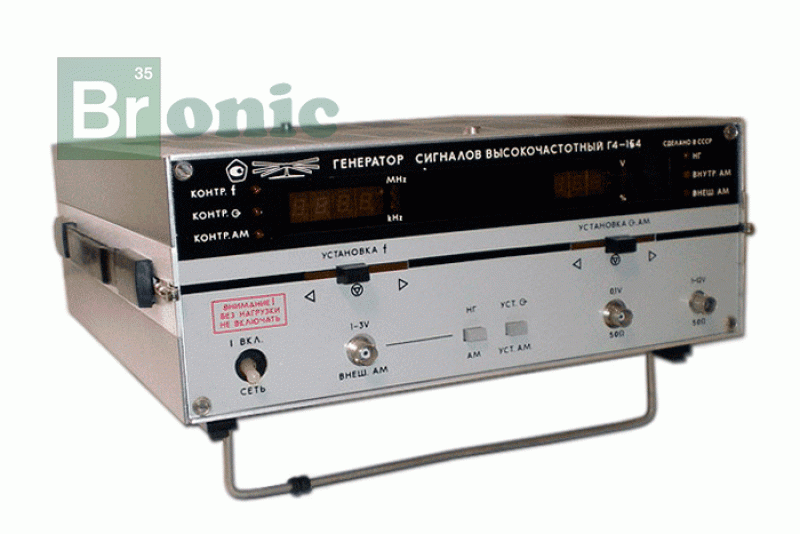

Генератор сигналов Г4-154

Цена:По запросу

Генератор сигналов Г4-154 предназначен для настройки, регулировки и испытаний различных радиотехнических устройств радиовещательного диапазона.

Устройство и принцип действия

Генератор сигналов работает в режиме:

немодулированных колебаний,
внутренней амплитудной модуляции синусоидальным сигналом,
внешней амплитудной модуляции синусоидальным сигналом.

Генератор сигналов высокочастотный Г4-154 имеет дистанционное и ручное управление параметрами.

Задающий генератор, частота которого управляется напряжением (ГУН), формирует диапазон частот от 1 до 51 МГц. Путем деления этой частоты в десять раз формируется диапазон от 0,1 до 1 МГц.

С помощью регулируемого усилителя осуществляется автоматическая регулировка усиления высокочастотного тракта прибора. С выхода регулируемого усилителя сигнал поступает на амплитудный модулятор, где осуществляется амплитудная модуляция сигнала и с него на оконечный усилитель мощности.

Технические характеристики
Параметры	Значение
Диапазон частот	от 0,1 до 50 МГц
С дискретностью: в диапазоне от 100 до 999,9 кГц в диапазоне от 1,000 до 9,999 МГц в диапазоне от 10,00 до 50,00 МГц	0,1 кГц
	1 кГц
	10 кГц
Предел допускаемой основной погрешности установки частоты	не более ± 0,01 %
Пределы регулировки выходного напряжения на нагрузке 50 Ом	от 0 до плюс 22 дБВ (от 1 до 12 В)
С дискретностью: в пределах от 1,00 до 9,99 В в пределах от 10,0 до 12,0 В	0,01 В
	0,1 В
Предел допускаемой основной погрешности установки опорного уровня выходного напряжения 5 В на нагрузке 50 Ом	не более ± 1 дБ
Нестабильность опорного уровня выходного напряжения прибора за любые 15 мин работы после самопрогрева в течение 30 мин	не более ±0,1 дБ
Частота внутреннего источника модуляции в режиме «АМ»	1000 Гц
Частота внешнего источника модуляции в режиме «АМ»	от 50 до 10000 Гц
Пределы регулировки коэффициента амплитудной модуляции, с дискретностью 1 %	от 0 до 99%
Предел погрешности установки коэффициента АМ при частоте модулирующего сигнала 1000 Гц в диапазоне модулирующих частот от 50 до 10000 Гц	до 80 %
	не более ± 10 %
	не более ± 15 %
Коэффициент гармоник огибающей АМ сигнала при глубине модуляции 80 % во всем диапазоне модулирующих частот	не более 5 %
Параметры питания: напряжение переменного тока частота напряжение переменного тока частота содержание гармоник	(220±22)В
	(50±0,5) Гц
	(115±5,75) В
	372 до 412 Гц
	до 5 %
Время непрерывной работы генератора ВЧ	не менее 16 ч
Потребляемая мощность	не более 100 В·А
Средняя наработка на отказ	не менее 3000 ч
Габаритные размеры	360х1400х450 мм
Масса генератора ВЧ	не более 10,5 кг

Заказать Генератор сигналов Г4-154 в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
