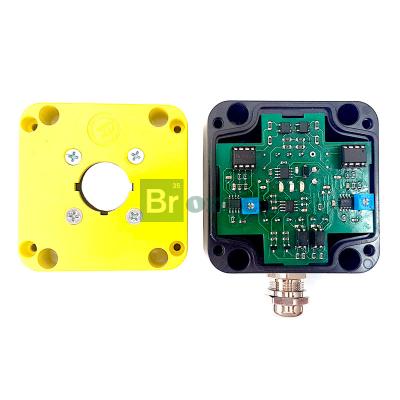

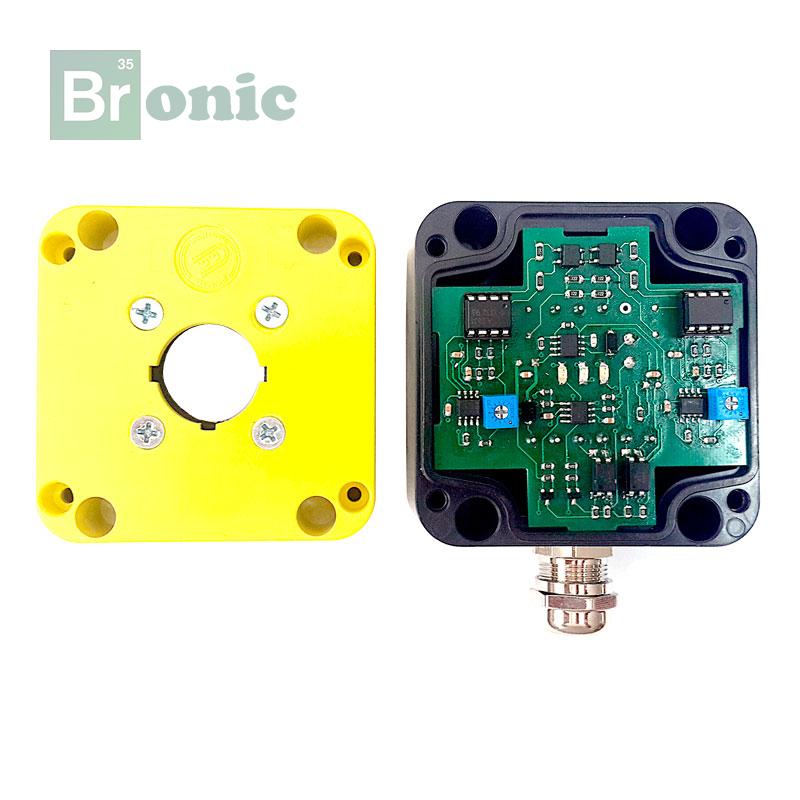

Ионодатчик пламени ИНД-2
Цена:По запросу
Ионодатчик пламени ИНД-2 предназначен для контроля наличия пламени горелки (до двух каналов) при помощи контрольных электродов.
Особенности
- Датчик имеет регулируемую чувствительность.
- Питающее напряжение датчика ИНД-2 постоянное в диапазоне 10-30В.
- Выход ИНД - открытый коллектор.
- Детектор выпускается в пылевлагозащищённом корпусе со степенью защиты IP65 и предназначен для монтажа на горелочное устройство.

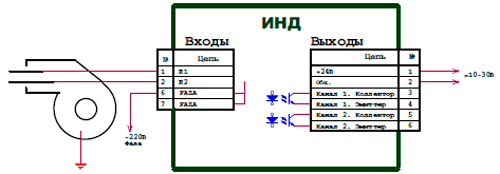

Рис.1. Схема электрическая для ионодатчика ИНД-2
| Диапазон напряжение питания, В | 10-30 |
| Потребляемая мощность, не более, Вт | 2 |
| Напряжение на входе (электроде), В | 220 |
| Тип выхода | оптопара, открытый коллектор |
| Ток выходного ключа, не более, мА | 50 |
| Максимальное напряжение выходного ключа, не более, В | 35 |
| Габаритные размеры, мм | 100х75х53 |
| Масса, кг | 0,4 |
|
№ |
Неисправность |
Причина |
Способ устранения |
|
1 |
Ионодатчик не детектирует пламя |
Электрод датчика не находится в пламени. |
Установить электрод таким образом, чтобы он находился в пламени. |
|
2 |
Ионодатчик не детектирует пламя |
Электрод закорочен на корпус. |
Устранить короткое замыкание. |
|
3 |
Ионодатчик не детектирует пламя |
Выгорел электрод. |
Заменить контрольный электрод. |
|
4 |
Ионодатчик детектирует ложное пламя |
Большие емкостные утечки на «землю» в проводе подключения к контрольному электроду. |
Подключить контрольный электрод неэкранированным проводом. Не укладывать провод в металлорукав, металлические трубы и т.п. Проложить провод отдельно от силовых кабелей. |
