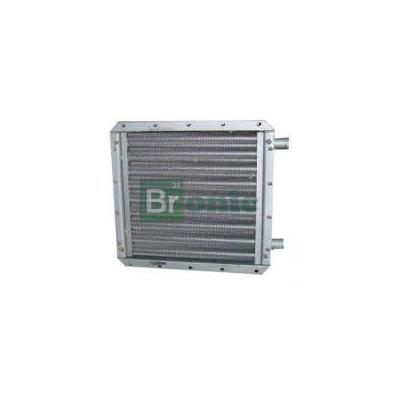

Калорифер КВС-12

Калорифер КВС-12 применяют для нагрева воздуха в системах вентиляции, воздушного отопления, кондиционирования воздуха и в сушильных установках с использованием в качестве теплоносителя горячей или перегретой воды для водяных калориферов и сухого насыщенного (перегретого) пара для паровых калориферов.

Калориферы КВС-12 (водяной), КПС-12 (паровой), КВС-12Б-П (пластинчатый) предназначены для эксплуатации в условиях умеренного и холодного климата категории размещения 3 по ГОСТ 15150-89.

Калорифер КВС-12, КПС-12:

• К-калорифер,
• В или П-теплоноситель вода или пар, перегретый пар,
• С-размер поверхности нагрева - средний (средняя модель), т.е калорифер трехрядный ( трубы в калорифере расположены в три ряда),
• 12-типоразмер калорифера.

Калорифер КВС-12Б-П:

• К-калорифер,
• В-теплоноситель вода,
• С-размер поверхности нагрева- средний (средняя модель), т.е калорифер трехрядный ( трубы в калорифере расположены в три ряда),
• 12-типоразмер калорифера.
• Б-модифицированная модель калорифера.
• П-калорифер пластинчатый.

КалориферыКВС-12 (водяной), КПС-12 (паровой), КВС-12Б-П (пластинчатый) состоят из теплоотдающих элементов, трубных решеток, коллекторов, съемных боковых щитов.

Нагревание воздуха в водяных калориферах КВС-12 (КВС-12Б-П пластинчатых) осуществляется с помощью теплоты циркулирующей по трубкам калорифера горячей воды, поступающей от внешних источников теплоснабжения. теплообмен между средами осуществляется путем теплопередачи через пластины.

Нагрев воздуха в паровых калориферах КПС-12 (КПС-12Б-П пластинчатых) осуществляется с помощью теплоты проходящего по трубкам воздухонагревателя пара, поступающего от внешних источников теплоснабжения. Теплообмен между средами осуществляется путем теплопередачи через пластины.

Калорифер КВС-12 водяной устанавливается только в положение с горизонтальным расположением труб и монтируется в тепловые вентиляционные установки при помощи болтов.

Калорифер КПС-12 паровой устанавливается только в положение с вертикальным расположением труб и монтируется в тепловые вентиляционные установки при помощи болтов.

Основные показатели технического уровня и качества приведены для режима, характеризуемого параметрами теплоносителя и воздуха:

• начальная температура воды — 150 С
• конечная температура воды — 70 С
• начальная температура воздуха — минус 20 С. В пределах срока службы калориферы капитальному ремонту не подлежат.

Подготовка и порядок работы

• Калорифер монтируется в тепловые вентиляционные установки при помощи болтов.
• При параллельной (по воздуху) установке калориферов в группу, с целью уменьшения габаритов установки и упрощения монтажа, боковые щитки могут не ставиться.
• Калорифер не должен устанавливаться на подвижные объекты, создающие внешнюю вибрацию более 2 мм/с.

Указание мер безопасности

Установка и эксплуатация калориферов должна осуществляться в соответствии с требованиями «Правил технической эксплуатации теплоиспользующих установок и тепловых сетей», СНиП 11-33-75 и «Правил техники безопасности при эксплуатации теплоиспользующих установок и тепловых сетей».

К работе с калориферами допускаются лица, ознакомленные с настоящим паспортом и прошедшие инструктаж по соблюдению правил техники безопасности при работе с установками, работающими при высоком давлении и высокой температуре.

Обслуживание калорифера производить только после отключения его от сети подачи горячей воды.

ВНИМАНИЕ! Категорически запрещается устранять утечку воды на калориферах, находящихся под давлением.

Все работы с калориферами должны проводится в присутствии ответственного лица.

Перемещение калориферов осуществляется с помощью подъемно-транспортных устройств или приспособлений за технологические отверстия.

Правила хранения и технического обслуживания

Условия хранения 4, транспортирования 6 согласно ГОСТ 15150-69. Перечень работ технического обслуживания
