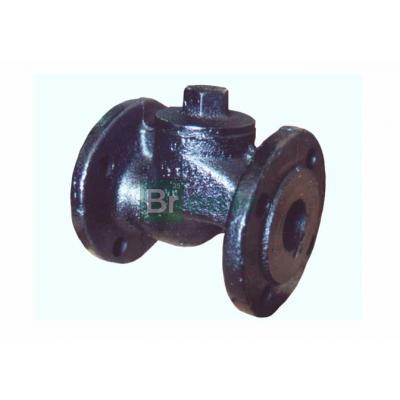

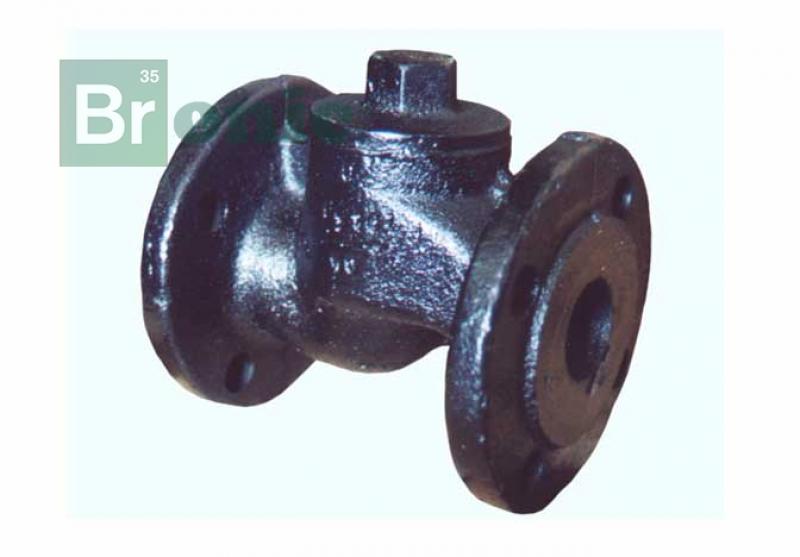

Клапан 16ч3п(нж)
Цена:По запросу
Клапан обратный подъёмный фланцевый 16ч3п(нж)является частью защитной трубопроводной арматуры, используется для предотвращения возможности изменения на обратное потока рабочей среды, при гидравлическом разрыве или ударе трубопроводов.
Область применения
Клапан устанавливается на трубопроводе для предотвращения обратного тока воды, пара рабочей температурой до 225 (300)°С.
- РN - 16
- Рпр - 24
- Рр при Тр-225ºС - 4,5 кгс/см2
- Рр при Тр меньше 120ºС - 16 кгс/см2
Конструктивное исполнение
Детали 16ч3п(нж) изготовлены из:
- корпус, крышка - серый чугун,
- золотник – ковкий чугун, сталь 20,
- уплотнительная поверхность затвора - резина или кожа, фторопласт,сталь20х13.
Рабочая среда подается под золотник. Клапаны устанавливаются на горизонтальном трубопроводе крышкой вверх.
| Условный проход Ду | L | Д | Д1 | Д2 | b | d | H | Количество отверстий, | S | Вес |
| 25 | 120 | 115 | 85 | 68 | 14 | 14 | 70 | 4 | 27 | 3,3 |
| 32 | 140 | 135 | 100 | 75 | 16 | 14 | 4 | - | - | - |
| 40 | 170 | 145 | 110 | 88 | 16 | 18 | 92,5 | 4 | 32 | 7,0 |
| 50 | 200 | 160 | 125 | 102 | 17 | 18 | 101,5 | 4 | 36 | 9,4 |

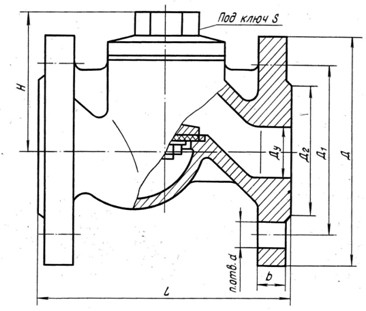

Рис.1. Габаритные и присоединительные размеры клапана 16ч3п(нж)
Заказать Клапан 16ч3п(нж) в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
