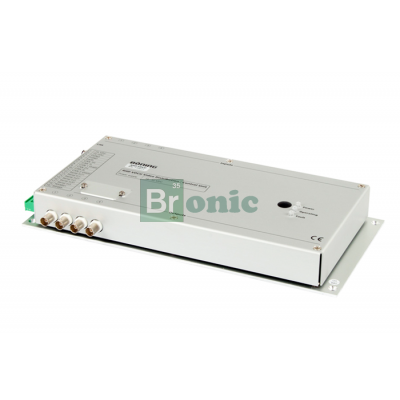

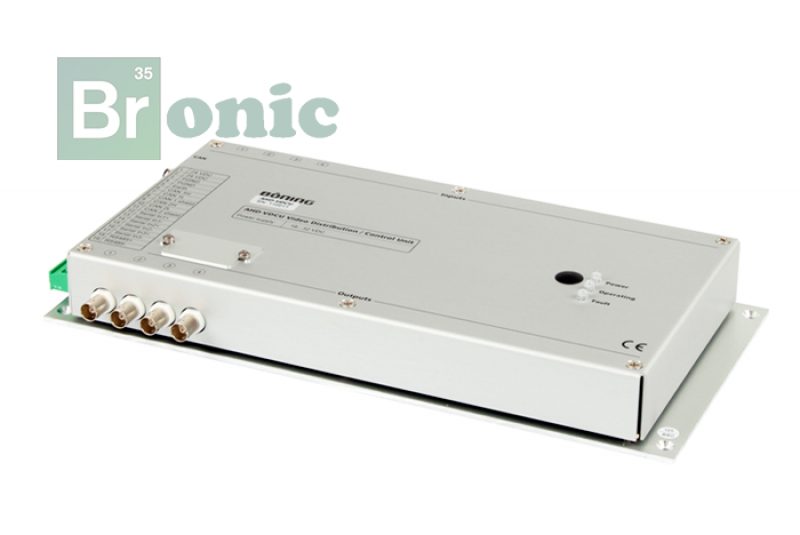

Коммутатор AHD-VDCU 4/4

Коммутатор AHD-VDCU 4/4 предназначен для подключения до 4 видео камер.

Принцип действия

Внешние управляющие панели или дисплеи с функциями управления подключаются к блоку AHD-VDCU 4/4 по шине CAN-bus для управления камерами, распределением полученных и обработанных сигналов по 4 видео выходам.

Компактный электронный блок дает возможность установки на монтажных пластинах в пультах, панелях или щитах управления.

Технические характеристики AHD-VDCU 4/4

• Электропитание 18 … 32В постоянного тока.
• 4 видео входа с разъемами RJ45 для подключения видео камер кабелем CAT5, по которому производится передача видеосигнала, передача данных управления камерой и электропитание (подключение через адаптер AHD-VSC C).
• 4 видео выхода с разъемами BNC (1В, 75Ом) для передачи видеосигналов с выбранных входов на подключенные дисплеи или мониторы.
• 2 интерфейса CAN-bus для обмена данными с панелями управления AHD-VCP и подключенными дисплеями или персональными компьютерами для управления камерами.
• Интерфейс RS232 для конфигурирования блока.
• 3 входа последовательного интерфейса для подключения заданных в конфигурации функций управления.
