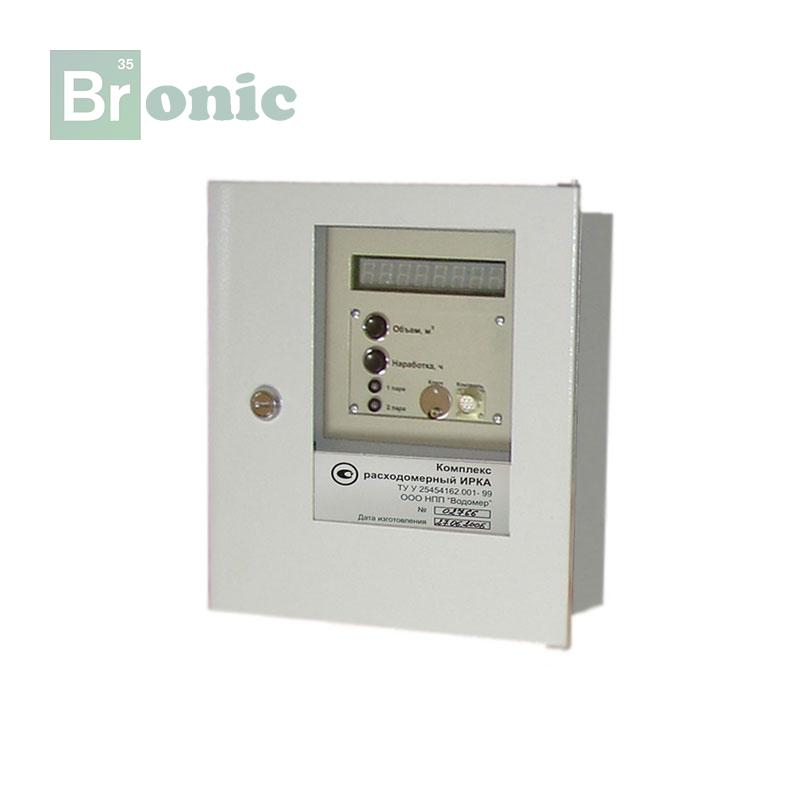

Комплекс расходомерный ИРКА
Цена:По запросу
Комплекс расходомерный ИРКА предназначен для измерения мгновенного расхода и объема любых акустически прозрачных жидкостей, протекающих в напорных и самотечных полностью заполненных по сечению трубопроводах, а также времени наработки.
Область применения
Расходомер может применяться для технологического учета воды и других жидкостей, в технологических процессах на промышленных предприятиях, на объектах мелиорации и в коммунальном хозяйстве, а также в качестве датчика расхода в составе узлов учета тепла.
Устройство и работа
Расходомер состоит из: блока первичного БП, блок измерительного БВ, ящика коммутационного ЯК, блока питания БЖ. Дополнительно расходомер может комплектоваться блоком архивации БАР, блоком выходных сигналов БВС, кабелем соединительным.
Комплекс расходомерный ИРКА относится к ультразвуковым корреляционным расходомерам с непрерывным излучением и приемом датчиками модулированных по фазе сигналов. Принцип действия основан на корреляционной дискриминации времени прохождения случайными, например, турбулентными, флуктуациями контрольного расстояния — расстояния между контрольными сечениями трубопровода. Время перемещения жидкости вдоль трубопровода на расстояние Lк — контрольное время (tк) является единственной измеряемой физической характеристикой потока жидкости в трубопроводе.
| Диаметр трубопроводов | 32 … 1200 мм (до 3600 мм в специсполнении) |
| Относительная погрешность | ±1% от Qперех до Qнаиб (±3% от от Qнаим до Qперех) |
| Температура измеряемой жидкости | 1 … 150°С |
| Давление измеряемой жидкости | 2,5 МПа |
| Условия эксплуатации | -25 …+55°С при относительной влажности до 100% |
| Электропитание | ~187 … 244 В (50±1 Гц) |
| Потребляемая мощность | 20 ВА |
| Динамический диапазон | 1:50 |
| Дисплей (индикация) | светодиод |
| Длина сигнального кабеля | до 600 м |
| Средняя наработка на отказ | 50000 ч |
| Внешние выходные сигналы и интерфейсы | 4-20, 0-5, 0-20 mA, RS485 (RS232 при поставке в комплекте с БАР) |
| Средний срок службы | 10 лет |
| Межповерочный интервал | 4 года |
| Степень защиты блоков комплекса | IP65 – ПУ, IP54 – БПО и ЯК, IP40 – БИ, БП, БАР, БВС |
Размещение
- Комплекс имеет несколько модификаций в зависимости от необходимого количества каналов измерения и может размещаться на трубопроводах от 32 до 5000 мм.
- Может применяться для измерения расхода агрессивных сред.
- Датчики имеют компактную конструкцию и надежно защищены от внешнего воздействия.
- Ящик объектовый ЯК с БВ может размещаться на удалении до 600 м от места установки датчиков. Сигнальный кабель может поставляться комплектно в необходимом количестве.
- Высокая помехозащищенность, обусловленная передачей цифрового сигнала от датчиков к вычислителю, исключает воздействие на прибор электромагнитных полей, излучаемых различным силовым оборудованием.
- БИ и ЯК могут размещаться в помещениях и на открытом воздухе под навесом, а БП в колодцах и на открытом воздухе без навеса при температуре от -25°С до +55°С и влажности до 100%.
