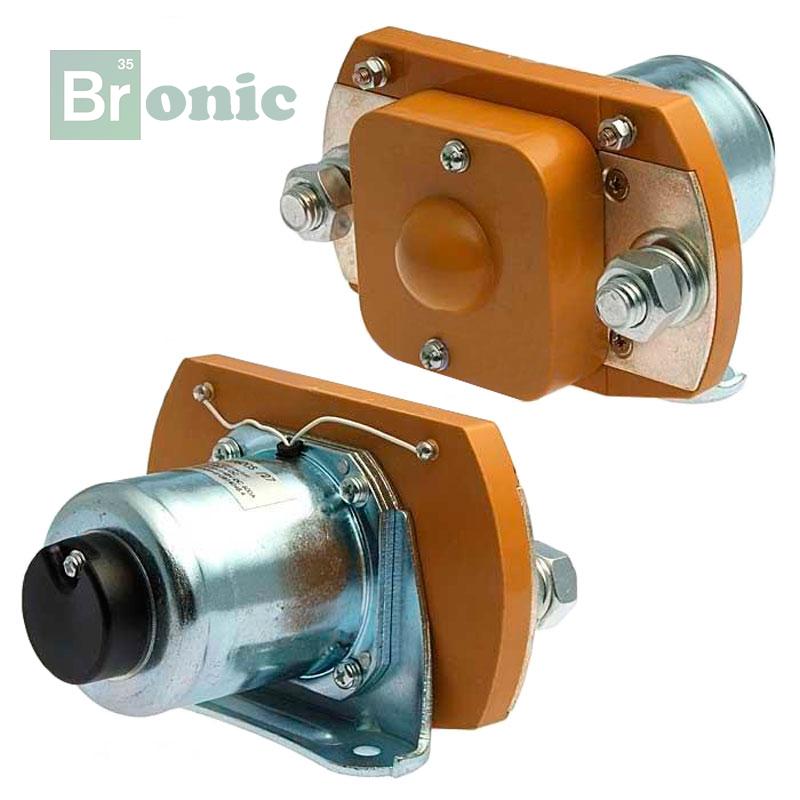

Контактор КМ 600 ДВ

Контакторы КМ-600 ДВ предназначены для дистанционного включения и отключения потребителей электроэнергии авиационных электросистемах постоянного тока. Контакторы должны нормально работать при температуре окружающего воздуха от + 50 до - 60 °С; относительной влажности окружающего воздуха до 98% и температуре до 40 °С, высоте над уровнем моря до 20000 м, вибрации мест крепления в диапазоне частот от 10 до 200 Гц.

Контакторы КМ 600 ДВ должны выдерживать без повреждений и без самопроизвольного замыкания или размыкания контактов линейное ускорение до 8 g и кратковременную тряску мест крепления (посадочную перегрузку) с частотой от 60 до 100 ударов в минуту при ускорении 4 g.

Конструкция и принцип действия

Контактор состоит из электромагнита, контактной системы и вспомогательных элементов. Контактор КМ 600 ДВ представляет собой электрический аппарат с втяжным электромагнитом с замкнутой магнитной цепью. Контактное устройство контактора имеет три пары контактов: две пары силовых замыкающих контактов и одну пару шунтирующих размыкающих. Катушка электромагнита состоит из двух обмоток: включающей и удерживающей. Шунтирующие контакты служат для шунтирования удерживающей обмотки в момент трогания подвижной системы.
