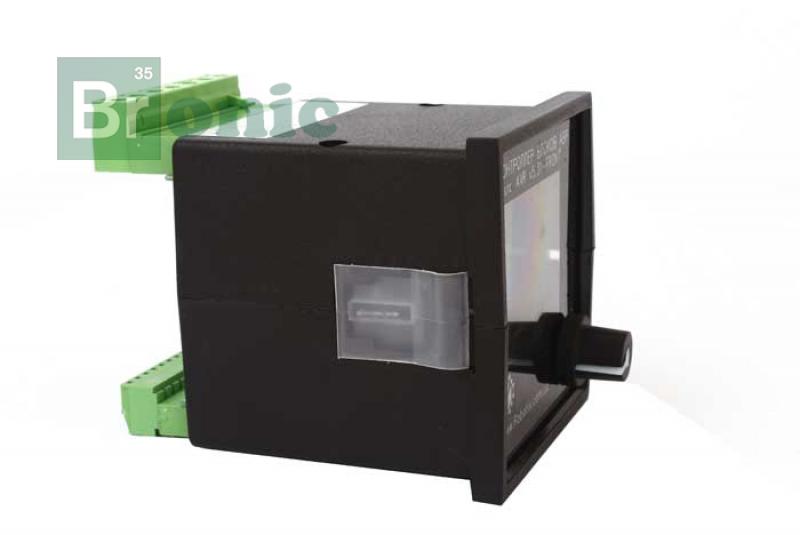

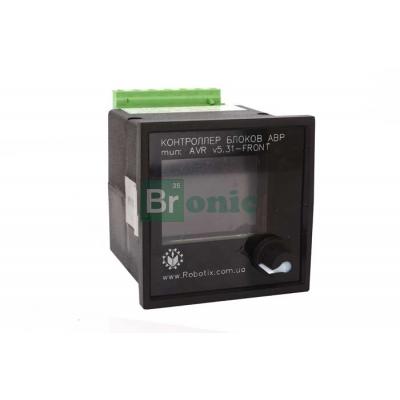

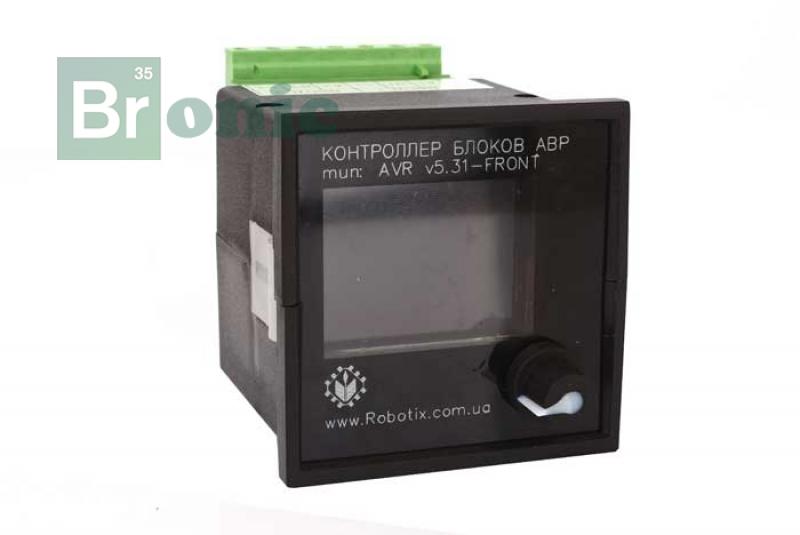

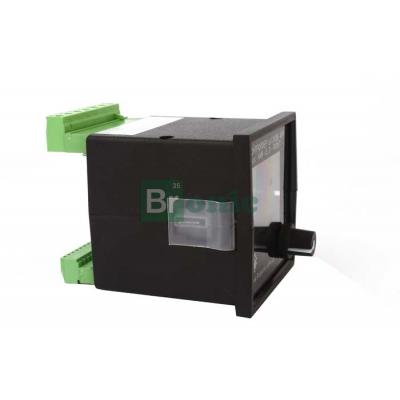

Контроллер АВР EnergyController AVR v5.31

Контроллер АВР EnergyController AVR v5.31 предназначен для управления блоками АВР на контакторах и автоматических выключателях.

Устройство и принцип действия

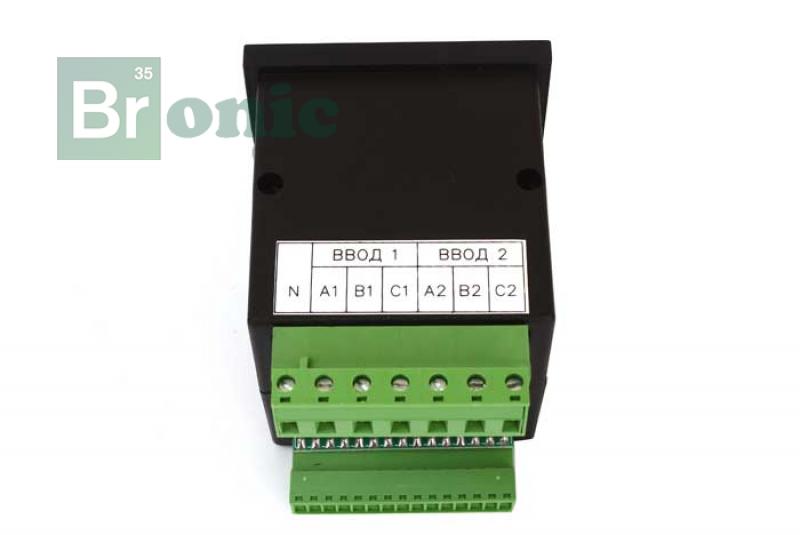

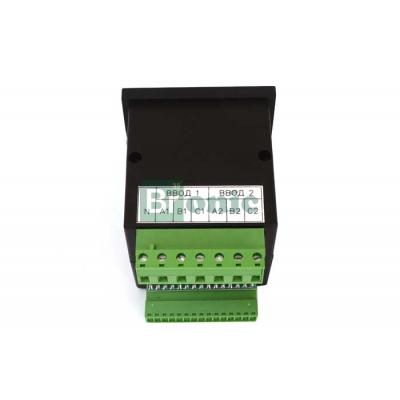

Измерение шести фазных напряжений производится среднеквадратичным методом при 200 измерениях за период, что позволяет добиться точности измерения не хуже 1%, исключить усреднения и уменьшить время измерения. Контроллер производит до 3х циклов вычисления среднеквадратичного значения напряжения для каждой фазы за секунду, отслеживает последовательность чередования фаз по каждому из двух вводов и соответствие фаз между вводами.

Управление силовыми аппаратами осуществляется с помощью встроенных в контроллер реле, контакты которых выдерживают ток до 3А при напряжении 230В перем тока. Реле имеют перекидные контакты, и могут управлять как обмотками силовых контакторов/пускателей, так и моторизированными приводами автоматических выключателей.

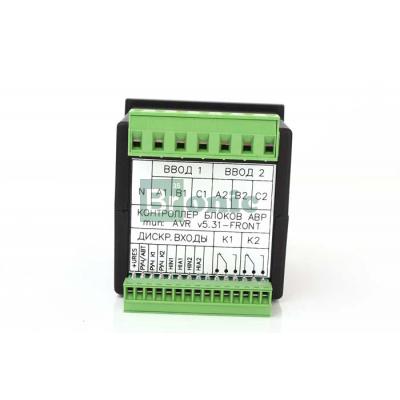

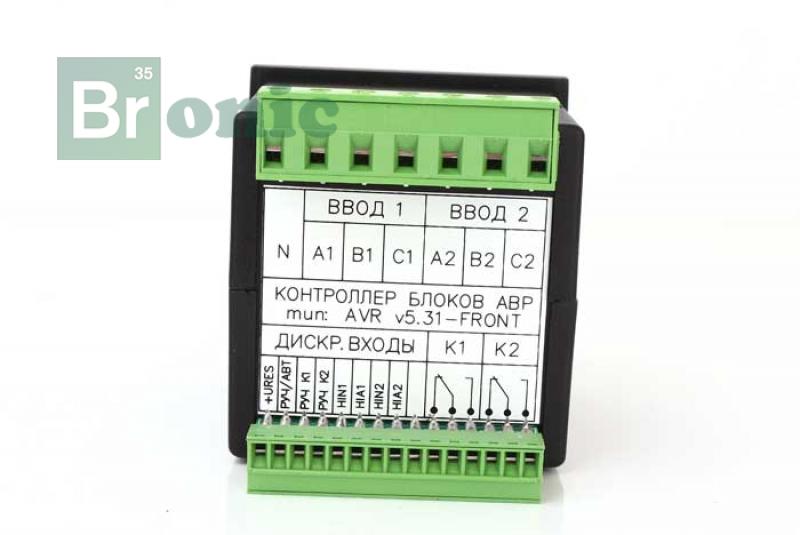

Контроллер АВР EnergyController AVR v5.31 имеет входы с оптронными развязками для контроля состояния цепей блока АВР, а именно : положение основных контактов силовых аппаратов, положение дополнительных контактов расцепителей автоматических выключателей, состояние цепей ручного управления. Контроллер вырабатывает специальное напряжение “+URES” (+300В +/-10% ) для питания этих цепей. Введение звена постоянного тока, делает контроль состояния дополнительных контактов независимым от состояния вводов. Достаточно наличия любой из шести фаз для полноценного питания контроллера и непрерывного отслеживания состояния доп. - контактов и цепей ручного управления.

Программой контроллера предусмотрены все необходимые взаимные блокировки. При работе в ручном режиме эти блокировки тоже задействованы и не позволят случайно привести блок АВР в запрещенное состояние «объединения вводов».
