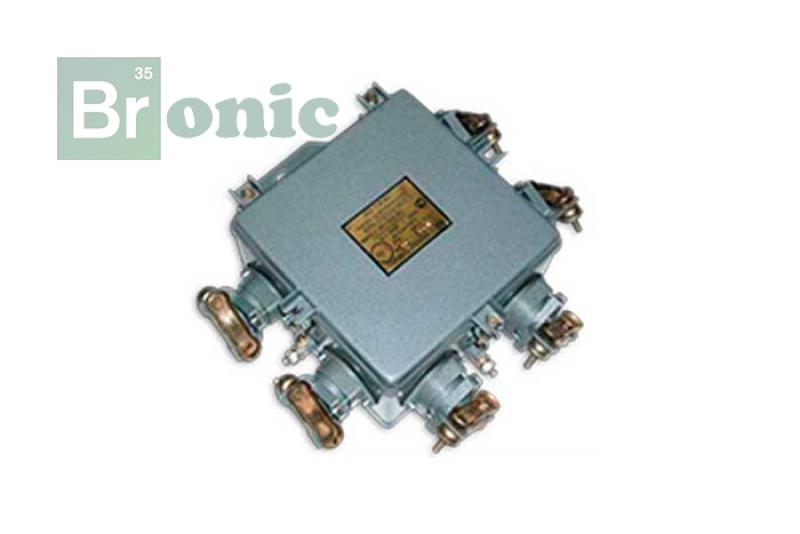

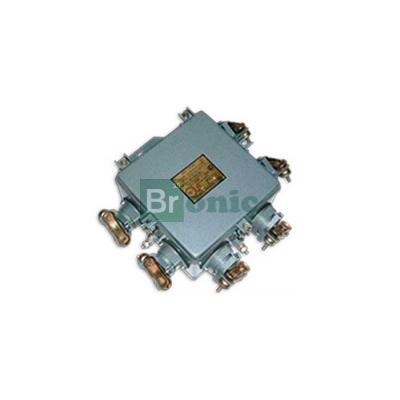

Коробки разветвительные КРН 250, КРН-400

Коробки разветвительные КРН 250, КРН-400 предназначены для соединения и разветвления гибких кабелей, проводов с медными и алюминиевыми жилами.

Область применения

Коробки разветвительные широко используются на:

• горнорудных предприятиях,
• предприятиях минерально-сырьевого комплекса и строительной индустрии,
• дробильно-сортировочных и обогатительных фабриках,
• шахтах, разрезах и других предпринятых не опасных по взрыву газа и пыли.

Конструктивное исполнение

Коробка состоит из металлического корпуса и шарнирно закрепленной крышки. Антистатическое полимерно-порошковое покрытие защищает от воздействия атмосферных явлений и рабочих сред. Коробка имеет вводные устройства, обеспечивающие уплотнение гибких кабелей с наружным диаметром от 24 мм до 52 мм. На корпусе имеются скобки подвески коробки.

Коробка оснащена внутренними и наружными элементами заземления.

Обозначение

Коробки КРН обозначаются так: КРН – 250.Х1.Х2.УХЛ5, где

• КРН – Коробка разветвительная, рудничное нормальное исполнение
• 250 – Номинальный ток
• Х1 – Количество вводных устройств с наружным диаметром вводного кабеля Ø24мм...Ø40мм.
  • 1 – один ввод Ø24 мм ...Ø40 мм,
  • 2 – два ввода Ø24 мм ...Ø40 мм,
  • 3 – три ввода Ø24 мм ...Ø40 мм,
  • 4 – четыре ввода Ø24 мм ...Ø40 мм,
  • 5 – пять вводов Ø24 мм ...Ø40 мм,
  • 6 – шесть вводов Ø24 мм ...Ø40 мм,
• УХЛ5 – климатическое исполнение и категория размещения.
