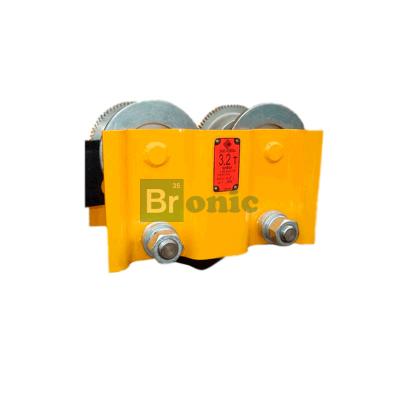

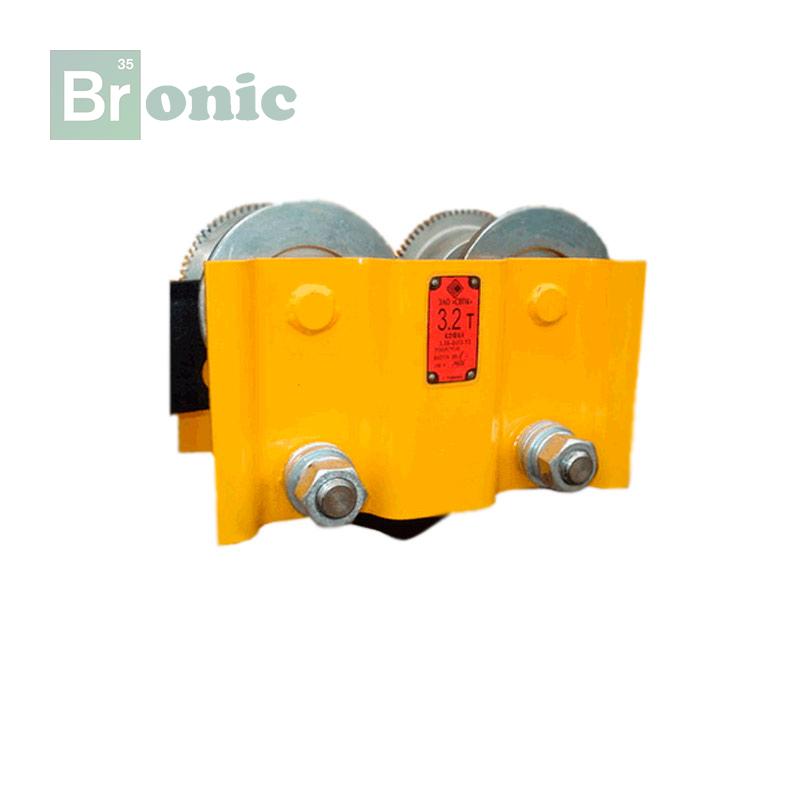

Кошка с ручным приводом 2,0Б и 3,2Б
Цена:По запросу
Кошка с ручным приводом 2,0Б и 3,2Б предназначены для перемещения талей ручных грузоподъемностью 2,0 и 3,2 т соответственно при небольших грузопотоках с малыми скоростями перемещения грузов.
Особенности
- Кошки монтируется на однорельсовых двутавровых балках, а также используется для оборудования ручных кранов.
- Соответствуют исполнению У1.1 по ГОСТ 15150. Эксплуатация при температуре окружающей среды не ниже минус 40 °С.
| Модель | 2,0Б | 3,2Б |
| Грузоподъемность перемещаемой тали, т | 2 | 3,2 |
| Масса (без цепей), кг, не более | 20 | 33 |
| Уклон рабочих поверхностей подвесных путей, мм на 1 м пути, не более | 3 | 3 |
| Радиус закругления подвесного пути, м, не менее | 1.6 | 2 |
| Усилие на тяговой цепи механизма передвижения, Н, не более | 145 | 175 |
| Высота установки, м | 3,6,9,12 | 3,6,9,12 |
| Номер двутавровой балки ГОСТ 8239 | 20, 22, 24, 27, 30 | 22, 24, 27, 33, 36 |
| Номер двутавровой балки ГОСТ 19425 | 24М, 30М, 36М | 24М, 30М, 36М, 45М |
Конструктивное исполнение
Кошки с ручным приводом 2,0Б и 3,2Б состоят из щеки 1 с холостыми роликами 2, щеки 8 с приводными роликами 7, распорки 3 с элементом подвески тали и элементами крепежа, звездочки 4, цепи тяговой 5, приводного вала-шестерни 6. Крутящий момент от звездочки 4 через вал-шестерню 6 посредством зубчатого зацепления передается на ролики 7. От спадания цепь удерживается ограничителем 9.

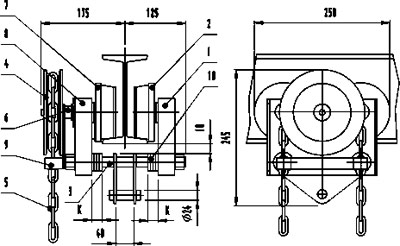

Рис.1. Схема кошки 2,0Б

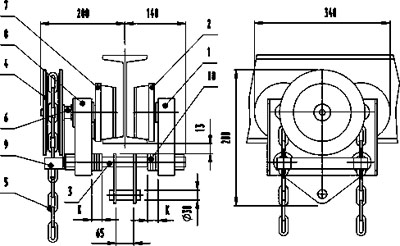

Рис.2. Схема кошки 3,2Б
Заказать Кошка с ручным приводом 2,0Б и 3,2Б в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
