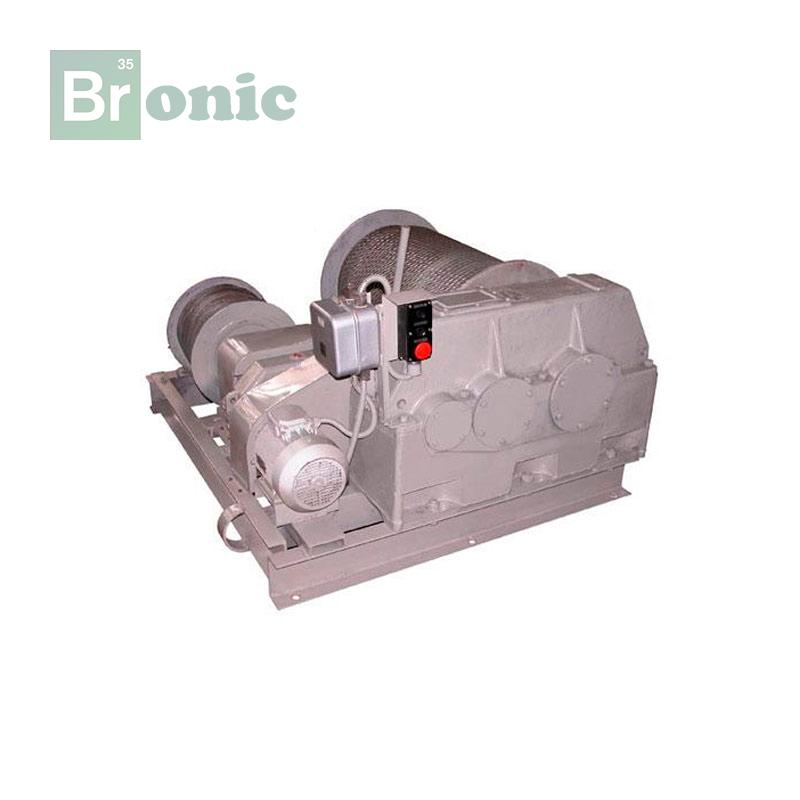

Лебедка электрическая маневровая ТЛ-8Б
Цена:По запросу
Лебедка электрическая маневровая ТЛ-8Б предназначена для передвижения железнодорожных вагонов на погрузочно-разгрузочных участках прирельсовых складов.
Конструктивное исполнение
Лебедка электрическая состоит из следующих основных сборочных единиц:
- Рама
- Барабан вспомогательный
- Установка пусковой электроаппаратуры
- Лента тормозная
- Муфта кулачковая
- Лента тормозная
- Барабан в сборе
- Ролик
- Муфта
- Шестерня
- Корпус подшипника
- Шестерня
- Электродвигатель
- Редуктор Ц2У-315 Н
- Редуктор Ц2У-160
- Подшипник 1616 Л, ГОСТ28428-90

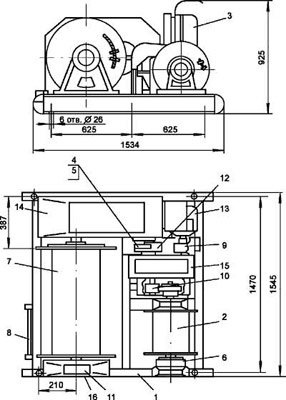

Рис.1. Схема лебедки ТЛ-8Б
| Наименование показателей, единицы измерений | Значения (номинальные) |
| Тяговое усилие, кН (кгс) | |
| На главном барабане | 50 (5000) |
| На вспомогательном барабане | 5 (500) |
| Скорость навивки каната на первом слое, м/с | |
| На главном барабане | 0,03 |
| На вспомогательном барабане | 0,4 |
| Масса грузов на передвигаемых вагонах, т | 315 |
| Расчетная канатоемкость, м | |
| Главного барабана | 220 |
| Вспомогательного барабана | 230 |
| Величина перемещения вагонов, м | 70 |
| Диаметр каната, мм | |
| Главного барабана | 22,5 |
| Вспомогательного барабана | 6,9 |
| Электродвигатель | |
| Тип | А4МС100S4 |
| Мощность, кВт | 3,2 при ПВ 40% |
| Угловая скорость, об/мин | 1390 |
| Редуктор | |
| Тип | Ц2У-315К |
| Передаточное число | 31,5 |
| Редуктор | |
| Тип | Ц2У-160-31,5-13 |
| Передаточное число | 31,5 |
| Габаритные размеры лебедки, мм | 1534х1545х925 |
| Масса лебедки с пусковой аппаратурой без канатов, кг | 1225 |
Эксплуатация
Лебедка ТЛ-8Б электрическая рассчитана на работу в следующих условиях:
- окружающая среда пожаро-, взрывобезопасная, неагрессивная, с содержанием непроводящей пыли до 10мг/м3.
- температура окружающей среды от - 40°С до + 40°С;
- рабочее положение – крепление на горизонтальной площадке;
- рабочее напряжение 380В, частота тока 50 Гц.
- режим работы – средний
Заказать Лебедка электрическая маневровая ТЛ-8Б в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
