Лебедка ручная настенная ЛРН-0,5

Лебедка ручная настенная ЛРН-0,5 предназначена для строительных, монтажных и других работ, а также для комплектации судов (для подъема мачты) и строительных подъемных устройств.

Конструктивное исполнение

Лебедка ручная настенная состоит из следующих основных сборочных узлов:

• 1, 2 - левая и правая щеки;
• 3 - барабан;
• 4 - рукоятка с грузоупорным тормозом.

Рабочим органом лебедки является барабан, служащий для намотки каната. Барабан выполнен в виде сварной конструкции. Барабан опирается на подшипники скольжения, установленные в щеках. К фланцу барабана прикреплен зубчатый венец зубчатой цилиндрической передачи внутреннего зацепления. Сопрягаемая с венцом вал-шестерня с числом зубьев, равным 17, установлена на подшипниках качения в стакане, закрепленном на  правой щеке лебедки. Левая щека служит для крепления лебедки к вертикальной стенке. На цилиндрическом конце вала-шестерни при помощи шпоночного соединения установлена рукоятка с грузоупорным тормозом.

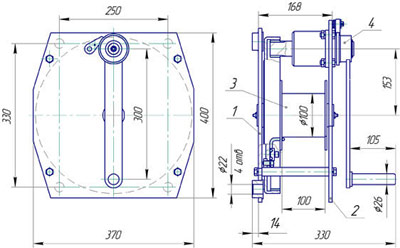

Рис.1. Схема лебедки ручной настенной ЛРН-0,5

Эксплуатация

Лебедка ЛРН-0,5 рассчитана  для работы  в следующих условиях:

• окружающая  среда - невзрывоопасная;
• температура окружающей среды  от + 40° С до - 40° С;
• рабочее  положение  горизонтальное, крепление за штатные места крепления.
