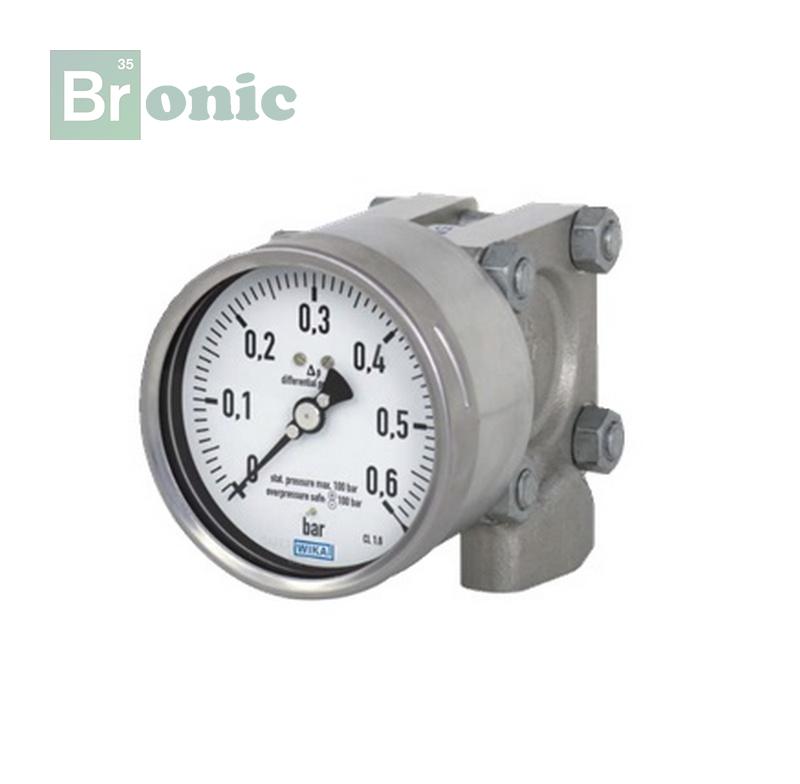

Манометр дифференциального давления 732.14, 762.14

Цена:По запросу

Уточнить цену

Манометр дифференциального давления 732.14, 762.14 применяется:

Для газообразных, жидких, содержащих твердые включения, вязких и агрессивных сред;
Контроль и управление насосами;
Контроль состояния фильтров;
Измерение уровня в закрытых резервуарах;
Для применений с большими перегрузками по дифференциальному и/или рабочему (статическому) давлению, а также для работы в условиях агрессивной окружающей среды.

Особенности

Благодаря применению высококачественной нержавеющей стали и прочной конструкции данный манометр находит применение в химической промышленности и других областях общезаводского проектирования. Манометр совместим с газообразными, жидкими средами, а также применяется для работы в условиях агрессивной окружающей среды.

Данные манометры дифференциального давления изготовлены из высокостойкой к коррозии нержавеющей стали. Высокая перегрузочная способность достигается за счет полностью металлической конструкции и использования измерительной диафрагмы с высокоточной степенью сопряжения.

Конструкция и принцип работы

Измерительная ячейка заполнена жидкостью.
Перепад давления между сторонами ⊕ и ⊖ приводит к изгибу мембраны и перемещению заполняющей жидкости.
Линейное смещение стержня через рычаг преобразуется в угловое смещение, передаваемое на ось механизма.
Уплотнения торсионной трубки обеспечивают передачу вращательного движения от измерительной ячейки с минимальным трением.
Перегрузочная способность до величины максимального рабочего давления в обоих направлениях обеспечивается контурными металлическими валиками.

Технические характеристики
Параметры	Значение
Класс точности	модель 732.14: 1.6 модель 762.14: 2.5
Перегрузочная способность и макс. рабочее давление (статическое давление)	с каждой стороны, макс. 40, 100, 250 или 400 бар
Диапазоны шкалы	Манометры PN 40 и 100: от 0 … 60 мбар до 0 … 160 мбар (измерительная ячейка 140) от 0 … 0.25 бара до 0 … 40 бар (измерительная ячейка 82) Манометры PN 250: от 0 … 60 мбар до 0 … 250 мбар (измерительная ячейка 140) от 0 … 0.4 бара до 0 … 40 бар (измерительная ячейка 82) Манометры PN 400: от 0 … 0.4 бара до 0 … 40 бар (измерительная ячейка 86)
Ограничения по давлению	постоянное: значение полной шкалы переменное: 0.9 x значение полной шкалы
Допустимая температура	окружающей среды: -20 ... +60C технологической среды: +100C максимум
Пылевлагозащита	IP54 IEC/EN 60529 (с гидрозаполнением IP65)
Влияние температуры	при отклонение температуры окружающей среды от нормальной (+20C): макс. ±0,5 %/10 K от диапазона
Механизм	нержавеющая сталь
Циферблат	алюминий, белый, надпись черного цвета
Стрелка	регулируемая, алюминий, черный цвет
Корпус	нержавеющая сталь
Стекло	многослойное безопасное стекло

Заказать Манометр дифференциального давления 732.14, 762.14 в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
