Манометр ДМ2005Сг

ДМ2005Сг сигнализирующий манометр - фото 1

Цена:По запросу

Манометр ДМ2005Сг предназначен для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.

Диапазон показаний прибора
Наименование прибора	Диапазон, Па	Диапазон, кгс/см²
ДМ2005Сг	0...100 кПа	0...1 кгс/см²
	0...160 кПа	0...1,6 кгс/см²
	0...250 кПа	0...2,5 кгс/см²
	0...400 кПа	0...4 кгс/см²
	0...600 кПа	0...6кгс/см²
	0...1 МПа	0...10 кгс/см²
	0...1,6 МПа	0...16 кгс/см²
	0...2,5 МПа	0...25кгс/см²
	0...4 МПа	0...40 кгс/см²
	0...6 МПа	0...60 кгс/см²
	0...10 МПа	0...100 кгс/см²
	0...16 МПа	0...160 кгс/см²
	0...25 МПа	0...250 кгс/см²
	0...40 МПа	0...400 кгс/см²
	0...60 МПа	0...600 кгс/см²
	0...100 МПа	0...1000 кгс/см²
	0...160 МПа	0...1600 кгс/см²

Рис.1. Схема габаритных размеров манометра ДМ2005Сг (радиальное присоединение штуцера без фланца)

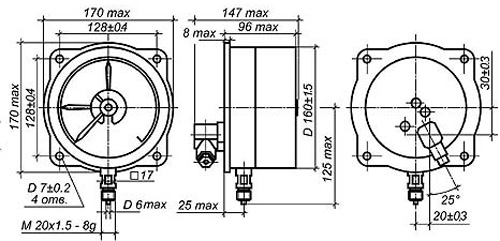

Рис.2. Схема габаритных размеров манометра ДМ2005Сг (радиальное присоединение штуцера с задним фланцем)

Технические характеристики
Параметры	Значение
Диаметр корпуса (мм)	160
Степень защиты	IP40, IP53
Класс точности	1.5, 1.0
Климатическое исполнение	У3; Т3
Тип электроконтактного устройства	прямые контакты
Температура окружающей среды	от -50 до +60 °С
Фланец	отсутствует, задний
Расположение штуцера	радиальное
Виброзащита	L1 (от 5 до 35 Гц с амплитудой 0,35 мм)
Межповерочный интервал	2 года
Материал корпуса	сталь, алюминиевый сплав
Стекло	органическое, литое
Трубчатая пружина	медный сплав, железоникелевый сплав
Держатель	медный сплав, сталь
Механизм	медный сплав, нержавеющая сталь, сталь 08КП
Резьба присоединительного штуцера	М20*1,5-8g; K1/2; G1/2-B
Масса прибора	не более 1,6 кг

Размещение и монтаж

Присоединение приборов к источникам давления должно производиться с помощью подводящих трубопроводов и накидных гаек.
В качестве уплотнения в месте соединения приборов с подводящей даление магистралью необходимо применять прокладки из кожи, свинца,мягкой меди или фибры.
Подключение к приборам электрической цепи производится четырех-жильным кабелем от 4 до 10 мм, согласно схеме внешних соединений. Сечение жил может быть от 0,2 до 1,5 мм2. Одна жила кабеля служит для заземления. Электрическая цепь при подключении должна быть обесточена.
Установка сигнальных указателей на требуемые отметки шкалы осуществляется от руки путем вращения кнопки в узле настройки, укреплен-ном на стекле, с помощью отвертки.При необходимости, углубление в узле настройки после установки указателей заполняется мастикой и пломбируется.

Заказать Манометр ДМ2005Сг в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
