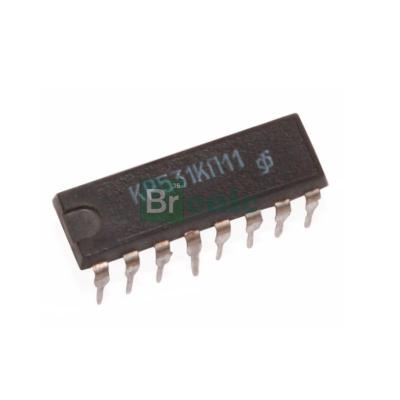

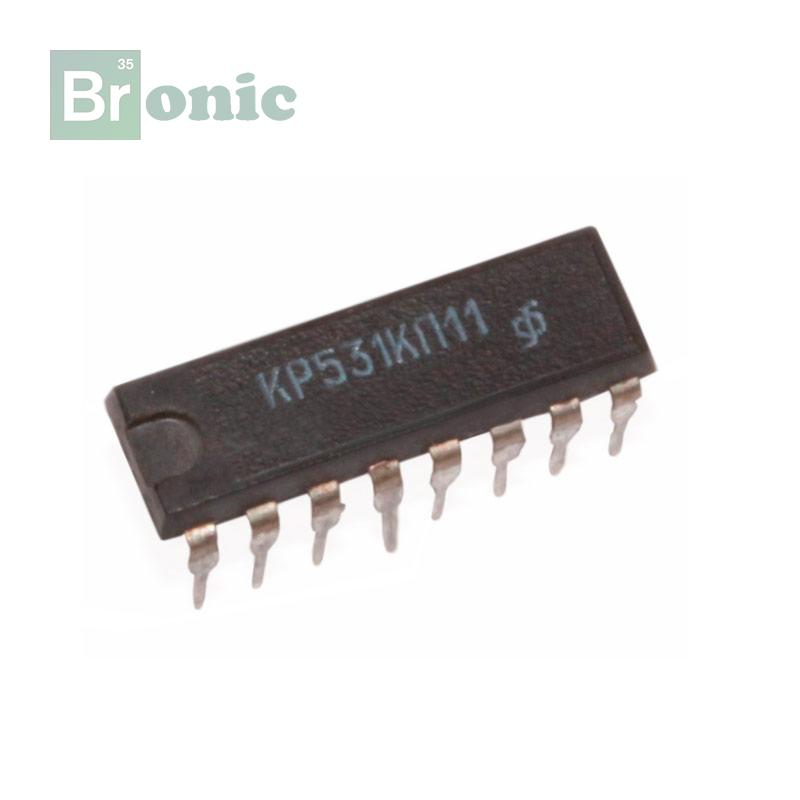

Микросхема КР531КП11

Микросхема КР531КП11 представляет собой четырехразрядный селектор 2-1 с тремя устойчивыми состояниями.

Устройство и принцип действия

Микросхема изготовлена по биполярной технологии с диодами Шоттки и p-n переходом. Содержит 207 интегральных элементов.

КР531КП11 передает на выходе код без инверсии. Выходы Y0-Y3 имеют третье Z-состояние. Если на вывод -W (разрешение выходным данным) подается напряжение высокого уровня, выходы Y0-Y3 разомкнуты.

Трансляция данных выходам разрешается при активном напряжении низкого уровня на входе -W.

У каждого из четырех мультиплексоров имеется по два входа A и B. Для их выбора служит один вход адреса данных V. Если на входе V напряжение низкого уровня, выбирается входы А одновременно всех четырех мультиплексоров. Соответственно при напряжении высокого уровня на входе V данные принимаются от входов В.
