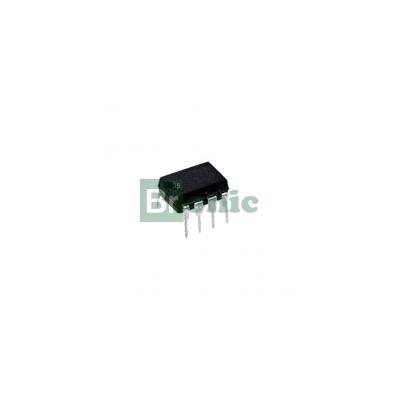

Микросхема УР1101ХП34
Цена:По запросу
Микросхема УР1101ХП34 представляет собой ИС управления реле контроля исправности ламп и в составе указанного реле контроля выполняет проверку цепей питания ламп стоп- сигнала и габаритных огней в холодном (лампы не включены) и горячем состоянии (лампы включены).
Конструктивное исполнение
Микросхема включает в себя два двойных компаратора и один одиночный. Общее количество контролируемых ламп - 6. Порог включения компараторов имеет зависимость от напряжения аналогичную зависимости ламп. Микросхема имеет внутреннюю защиту от импульсных помех в цепи питания в соответствии с VDE 0839 и РТМ 37.003.031 -83. ИС выполнена в 16-выводном пластмассовом корпусе DIP (2103.16 - 3).
| Параметры | Значения |
| Напряжение питания | от 9В до 18В |
| Ток потребления | 5 мА |
| Выходной ток | 10 мА |
| Порог переключения | 10 мВ |
| Задержка срабатывания | 1,2 сек |
| Время возврата | 0,125 сек |
| Порог срабатывания защиты | 23 В |
| Диапазон температур | от -45°С до +85°С |
| Масса микросхемы УР1101ХП34 | 1,5г |
| № | Наименование параметра, единица измерения | Буквенное обозначение | Норма | Ucc,B | |
| Не менее | Не более | ||||
| 1 | Остаточное напряжение на выходе, В | UDS | - | 1,2 | 15 |
| 2 | Ток потребления при нулевом напряжении на выходе, мА | ICC | - | 6 | 15 |
| 3 | Время включения, с | ton | 1,1 | 1,3 | 15 |
| 4 | Время выключения, мс | toff | 115 | 135 | 15 |
| 5 | Напряжение срабатывания компараторов, мВ | UITP | 6,3 | 16,5 | 15 |
Заказать Микросхема УР1101ХП34 в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
