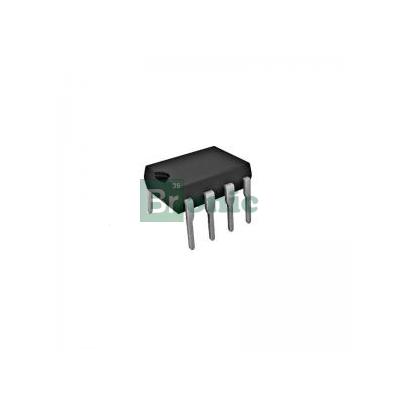

Микросхема УР1101УД03
Цена:По запросу
Микросхема УР1101УД03 - это микромощный операционный усилитель с полевыми транзисторами на входе.
Конструктивное исполнение

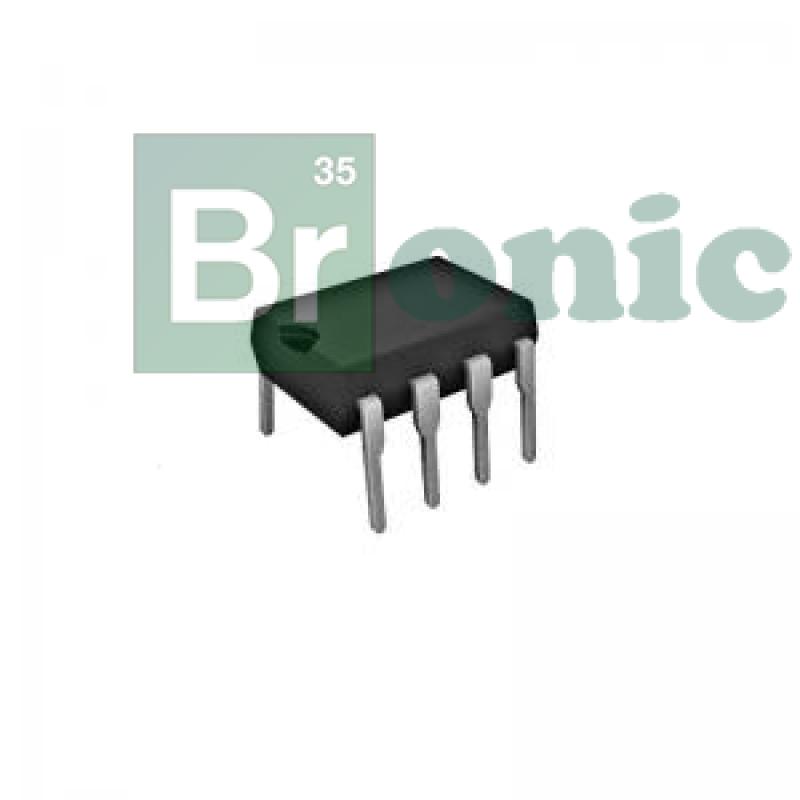

Микросхема выполнена в двух вариантах: DIP-8 в 8-ми выводном пластмассовом корпусе с двухрядным расположением выводов и SO -8 в 8-ми выводном корпусе для поверхностного монтажа.
| Параметры | Значения |
| Низкий ток потребления | 150 µА |
| Низкие входные токи | 10 pA |
| № | Наименование параметра, единицы измерения. | УД03А | УД03 | T,°C | ||||
| min | typ | max | min | typ | max | |||
| 1 | Напряжение смещения, mV | 0,3 | 0,5 | 1 | 5 | +25 | ||
| 7,5 | DT | |||||||
| 2 | Входной ток, pA | 10 | 50 | 10 | 100 | -25 ÷ +25 | ||
| 3000 | 3000 | +25 ÷ +85 | ||||||
| 3 | Разность входных токов, pA | 5 | 25 | 5 | 50 | -25 ÷ +25 | ||
| 1500 | 1500 | +25 ÷ +85 | ||||||
| 4 | Коэффициент усиления, тыс. | 100 | 200 | 100 | 200 | +25 | ||
| 50 | 50 | DT | ||||||
| 5 | Ток потребления, mA | 150 | 200 | 150 | 250 | DT | ||
| 6 | Максимальное выходное напряжение, V (Rн=10к) | ± 12 | ± 13 | ± 12 | ± 13 | DT | ||
| 7 | Коэффициент ослабления Синфазных входных напряжений, dB | 80 | 100 | 70 | 96 | DT | ||
| 8 | Коэффициент влияния нестабильности источников Питания на напряжение смещения, dB | 80 | 100 | 70 | 90 | DT | ||
| 9 | Максимальная скорость нарастания выходного напряжения, V/ms | 0,8 | 1,0 | 0,6 | 1,0 | +25 | ||
| 10 | Входное сопротивление, W | 1012 | 1012 | +25 | ||||
| 11 | Частота единичного усиления, MHz | 0,8 | 1,0 | 0,6 | 1,0 | +25 | ||
