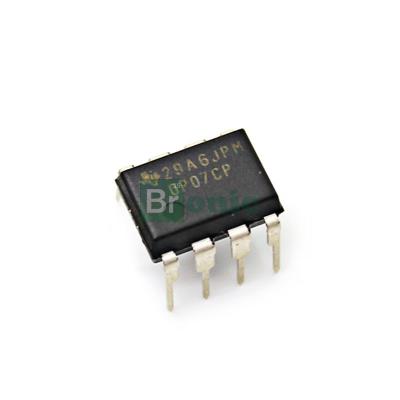

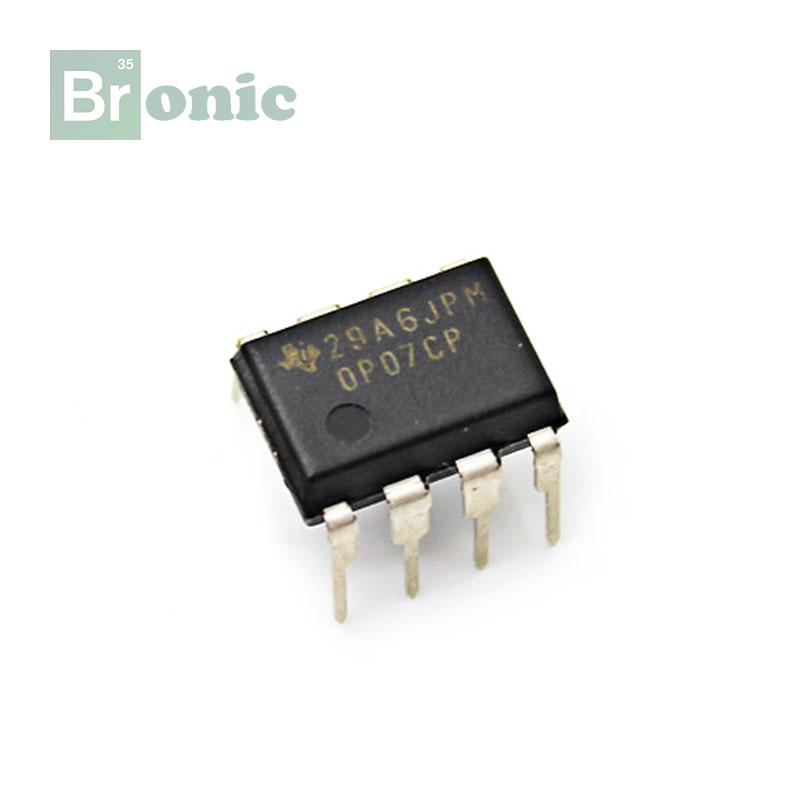

Микросхема УР1101УД07

Цена:По запросу

Интегральная микросхема УР1101УД07 является прецизионным операционным усилителем прямого усиления, выполненном по биполярной технологии. Микросхема имеет аналог с маркировкой OP-07.

Технические характеристики
Параметры	Значения
Напряжение смещения нуля	50 мкВ
Температурный дрейф	0,5 мкВ/°С
Входные токи	±2 нА
Коэффициент усиления напряжения	500000
Ток потребления	2,25
Диапазон питающих напряжений	±3 В ... ±18 В
Температурный диапазон	25°С ±85°С

Основные электрические параметры (Ucc = ±15B, RL =2 кОм, t=25°C)
№	Наименование параметра, единица измерения	НОРМА УР1101УД07А		НОРМА УР1101УД07		НОРМА УР1101УД07B
№	Наименование параметра, единица измерения	min	max	min	max	min	max
1	Напряжение смещения нуля, мкВ		±75		±100		±150
2	Температурный дрейф напряжения смещения нуля, мкВ/ °C		1,3		1,8		2,5
3	Входной ток, нА		±4,0		±7,0		±12
4	Разность входных токов , нА		3,8		6,0		6,0
5	Коэффициент усиления напряжения	200000		120000		120000
6	Ток потребления, мА		4,0		5,0		5,0
7	Максимальное выходное напряжение, В	±12,0		±11,5		±11,5
8	Коэффициент ослабления синфазных входных напряжений, дБ	106		100		94
9	Коэффициент влияния нестабильнос- ти напряжения источников питания на напряжение смещения нуля, дБ	94		90		90
10	Диапазон синфазных входных напряжений, В	±13,0		±13,0		±13,0
11	Частота единичного усиления, МГц	0,4		0,4		0,4
12	Максимальная скорость нарастания выходного напряжения, В/мкс	0,1		0,1		0,1

Заказать Микросхема УР1101УД07 в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
