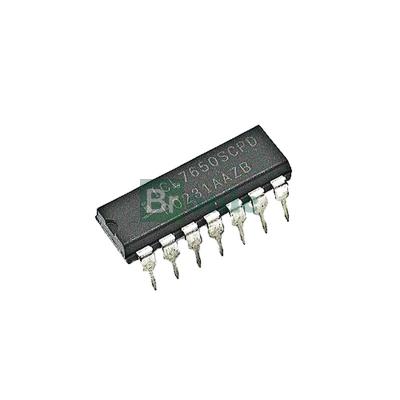

Микросхема УР5701УД24
Цена:По запросу

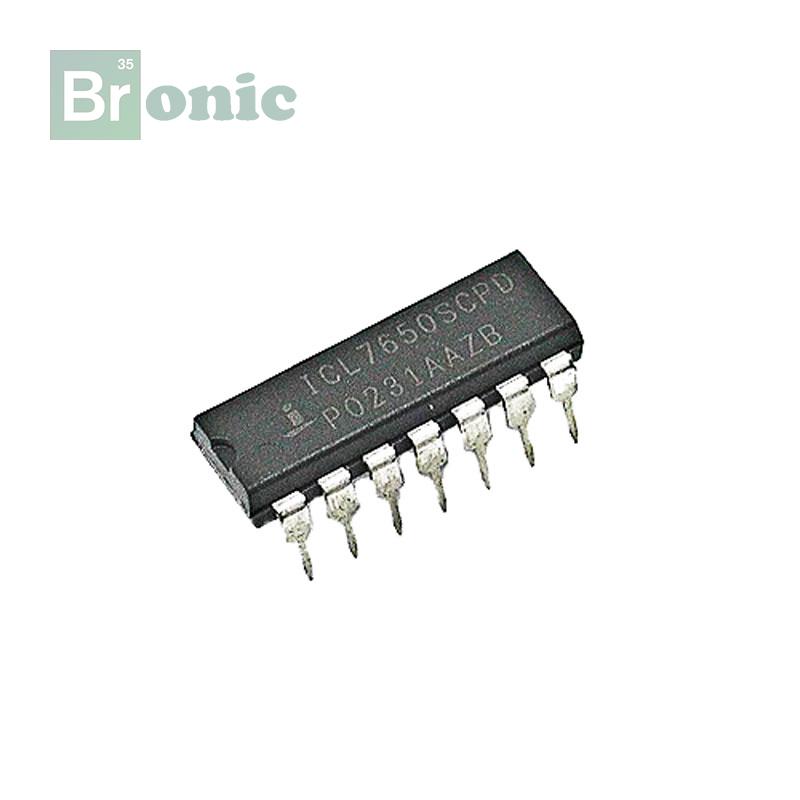

Микросхема УР5701УД24 выступает в качестве прецизионного операционного усилителя с периодической компенсацией дрейфа напряжения смещения, выполненного по КМОП-технологии. Микросхема исполнена в пластмассовом корпусе с 8ю выводами типа DIP-8. Схема имеет аналог с маркировкой ICL7650.
Конструктивное исполнение
Микросхема выполняется в 8-ми выводном пластмассовом корпусе с двухрядным расположением выводов типа DIP-8 . Возможно исполнение в пластмассовом корпусе типа SO-8 под поверхностный монтаж. Цоколевка микросхемы приведена для двух вариантов конструктивного исполнения. Конденсаторы С 1 и С 2 емкостью по 0.1 мкФ необходимы для осуществления периодической компенсации.
| Параметры | Значения |
| Сверхнизкое напряжение смещения | ± 2 мкВ |
| Низкий температурный дрейф напряжения смещения | ± 0.0 2 мк В /° С |
| Низкие входные токи | ±5 рА |
| № | Наименование параметра, единица измерения | Условн. обознач. | Норма Т=25°С | Норма Т = -45¸+85°С | ||
| min | max | min | max | |||
| 1 2 3 | Напряжение смещения , мкВ | VI0 | ±5 | ±10 | ||
| Входной ток, пА | I1 | 10 | 300 | |||
| Разность входных токов, пА | I10 | 5 | 200 | |||
| 4 | Коэффициент усиления (Rн=10кОм) | Av | 106 | 3×105 | ||
| 5 | Ток потребления, мА | Icc | 3.5 | 5.0 | ||
| 6 | Максимальное выходное напряжение (Rн=10кОм), В | V0 | ±4.7 | ±4.2 | ||
| 7 | Температурный дрейф VI0, мкВ/oC | 0.05 | ||||
| 8 | Коэффициент ослабления синфазных входных напряжений, дБ | CMRR | 120 | |||
| 9 | Коэффициент влияния источников питания, дБ | PSRR | 110 | |||
| 10 | Макс. скорость нарастания выходного напряжения, В/мкс | V | 2 | |||
| 11 | Частота единичного усиления, МГц | f T | 0.8 | |||
