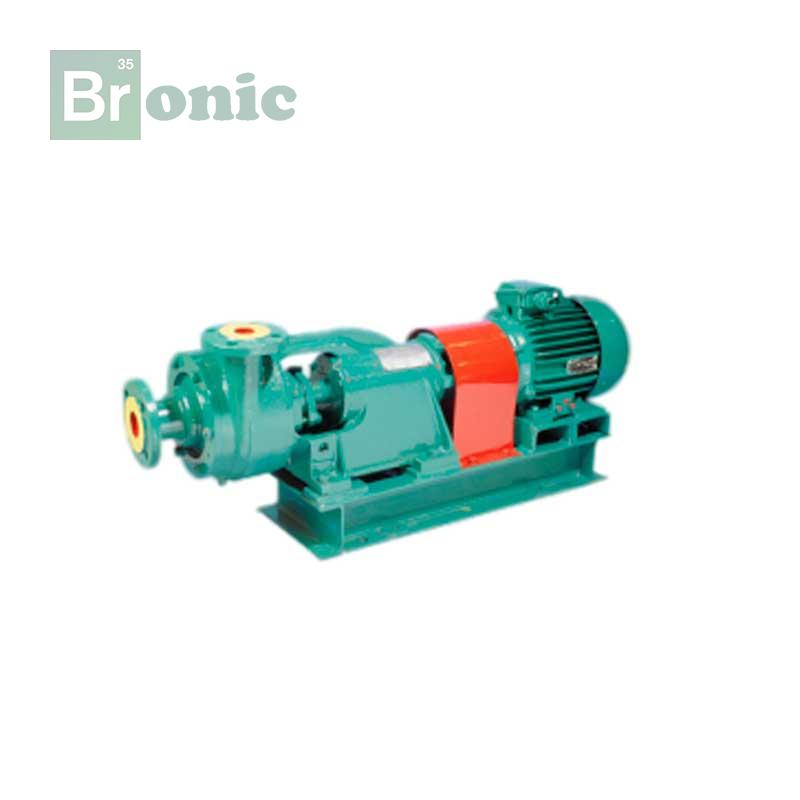

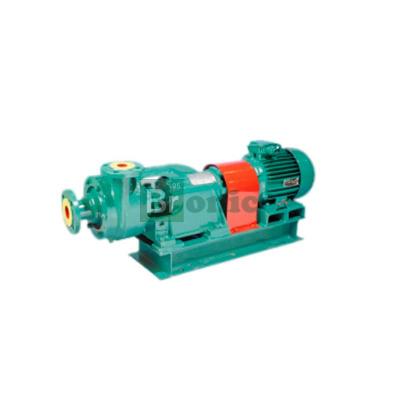

Насос СД 25/14

Насос СД 25/14 предназначен для перекачивания бытовых и промышленных сточных вод и других загрязненных жидкостей с водородным показателем рН от 6 до 8,5, плотностью до 1050 кг/м³, температурой до 353 К (80° С), с содержанием абразивных частиц по объему не более 1%, размером до 5 мм и микротверодстью не более 9000 МПа.

Конструктивное исполнение

Насос СД 25/14 - это центробежный, консольный, горизонтальный, сточно-динамический насос, одноступенчатый с односторонним подводом жидкости к рабочему колесу. Всасывающий патрубок расположен по оси насоса, напорный - вертикально вверх. При необходимости напорный патрубок может быть повернут на 90° в любую сторону. Для повышения долговечности насосов всасывающий патрубок защищен уплотнительным кольцом.

В качестве материала для изготовления проточных деталей насоса используется серый чугун СЧ25, вал - сталь 45. Уплотнение вала насоса - одинарное сальниковое. Для охлаждения и защиты сальникового уплотнения от износа в узел уплотнения подается затворная жидкость под давлением, превышающим давление перед уплотнением на 0,05-0,1 МПа.

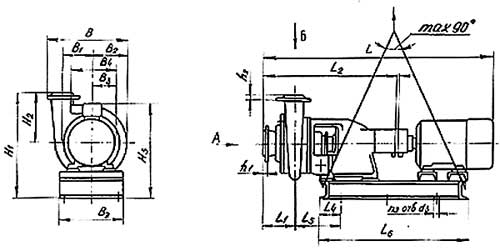

Рис.1. Габаритные и присоединительные размеры насоса СД 25/14
