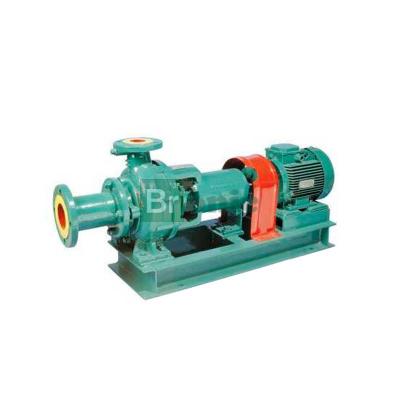

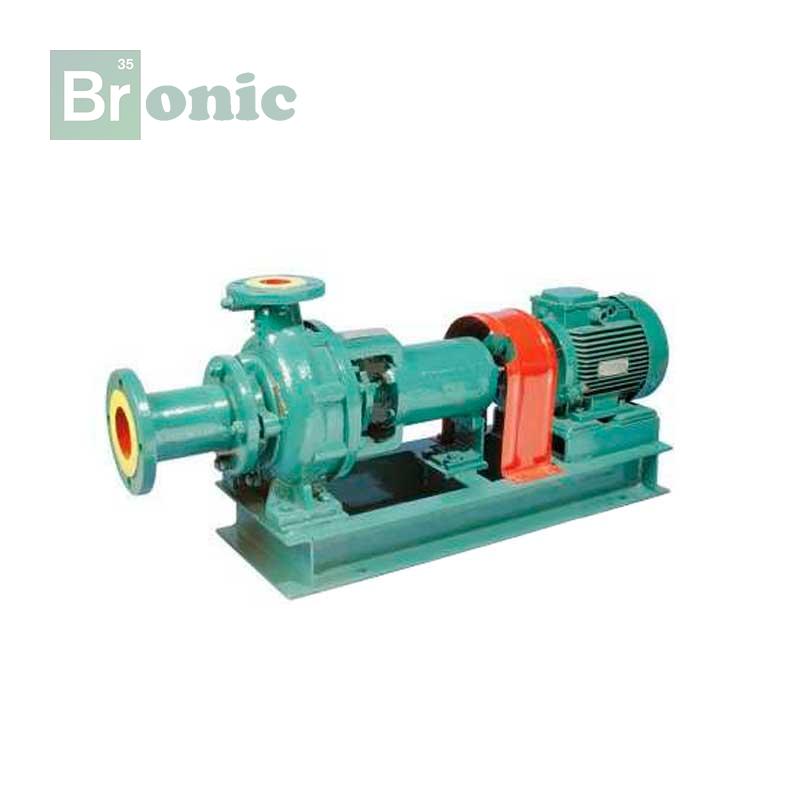

Насосы СМ 100-65-200
Цена:По запросу
Насосы СМ 100-65-200 предназначен для перекачивания бытовых и промышленных загрязненных жидкостей с водородным показателем рН от 2 до 13, плотностью до 1100 кг/м³, температурой до 363 К (90° С), с содержанием различных неабразивных взвешенных веществ, в том числе древесноволокнистых полуфабрикатов, концентрацией до 2% по весу, абразивных взвешенных веществ не более 1% по объему, размером до 5мм микротвердостью не более 9000 МПа.
| Типоразмер | Подача, м³/час | Напор, м | Частота вращения, об/мин | Мощность электродвигателя, кВт | Масса агрегата, кг |
| СМ100-65-200/2 | 100 | 50 | 3000 | 37 | 387 |
| СМ100-65-200/2а | 100 | 32 | 3000 | 22 | 295 |
| СМ100-65-200/2б | 80 | 32 | 3000 | 18,5 | 270 |
| СМ100-65-200/4 | 50 | 12,5 | 1500 | 5,5 | 180 |
| СМ100-65-200/4а | 45 | 9 | 1500 | 3,0 | 146 |
| СМ100-65-200/4б | 40 | 8 | 1500 | 3,0 | 146 |
Конструктивное исполнение
Насос СМ 100-65-200 - это центробежный консольный насос для сточно-массных сред, одноступенчатый с односторонним подводом жидкости к рабочему колесу.
В качестве материала для изготовления проточных деталей насоса используется серый чугун. Уплотнение вала насоса - одинарное торцовое или двойное сальниковое с мягкой набивкой. В переходном патрубке на всасывающем трубопроводе имеется люк для осмотра и очистки входа в рабочее колесо.
| а (а1) | L | L1 | L2 | L3 | L4 | L5 | В | B1 | В2 | Н | h | n | d |
| 276 (75) |
1520 | 1200 | 960 | 140 | 480 | 1334 | 360 | 300 | 344 | 640 | 355 | 6 | 19 |
| 1420 | 1085 | 840 | 100 | 420 | 1229 | 240 | 282 | 580 | 320 | ||||
| 1485 | 1304 | 565 | 310 | ||||||||||
| 276 (75) |
1265 | 925 | 620 | 150 | - | 1079 | 360 | 240 | 282 | 565 | 310 | 4 | 19 |
| 1160 | 875 | 959 |

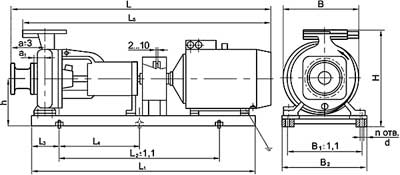

Рис.1. Схема насоса СМ 100-65-200
