Образец СО-2

Образец СО-2 предназначен для настройки и проверки основных параметров ультразвукового контроля.

Исполнение

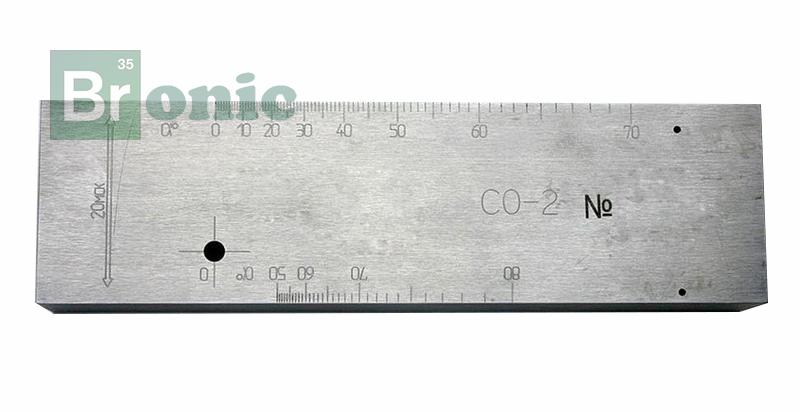

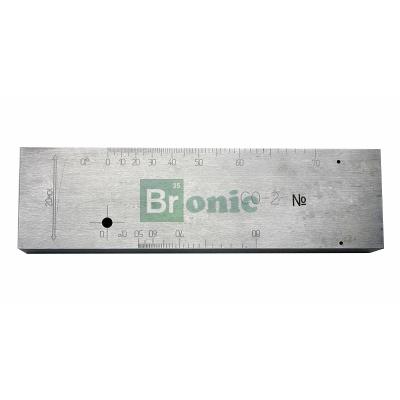

Состоит из плиты, изготовленной из стали с нанесённой графическим способом угловой шкалой. Отверстия Ø2 мм, просверленные на глубине 3 и 8 мм, применяют для оценки «мёртвой зоны».

Отверстие Ø6 мм предназначено для измерения угла ввода наклонных преобразователей и для настройки дефектоскопа на заданную условную чувствительность. Выбранный Ø 6 мм при длительности импульсов, применяемых в ультразвуковой дефектоскопии, исключает интерференцию зеркально-отраженной волны и волны скольжения.

Ширина СО-2 составляет 59 мм, что соответствует времени распространения продольной ультразвуковой волны в прямом и обратном направлении ~20 мкс. Интервал времени между первым и третьим донным сигналом по ширине образца составляет 40±1 мкс. Скорость распространения продольной ультразвуковой волны на частоте 2,5±0,5 МГц при температуре 20±5С равна 5900±59 м/с. Погрешность определения скорости не хуже 0,5%. Центр отверстия Ø 6 мм может быть смещен от номинального расположения не более чем на ±0,5 мм.
