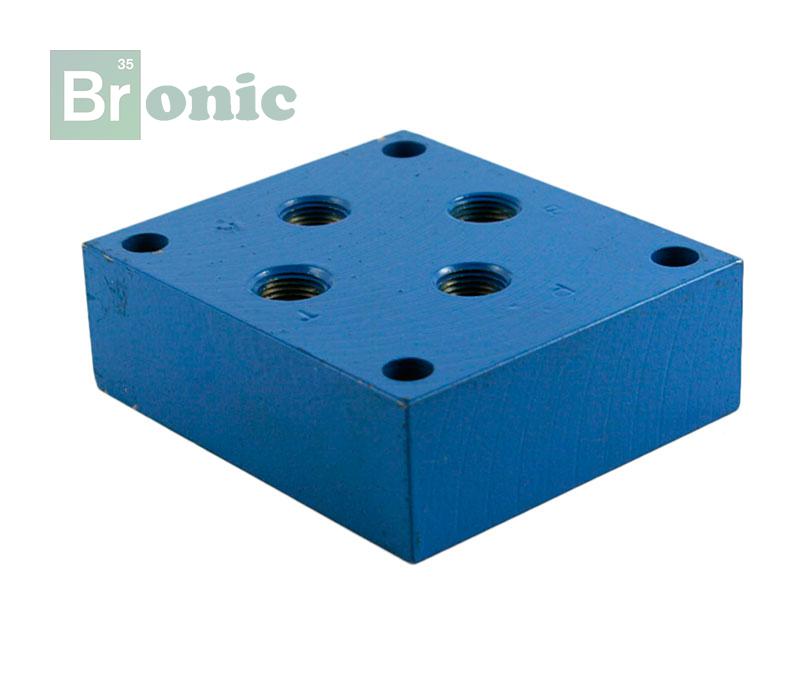

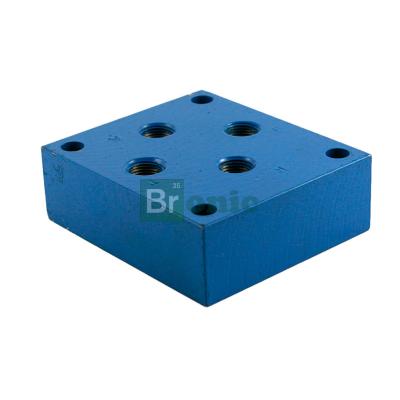

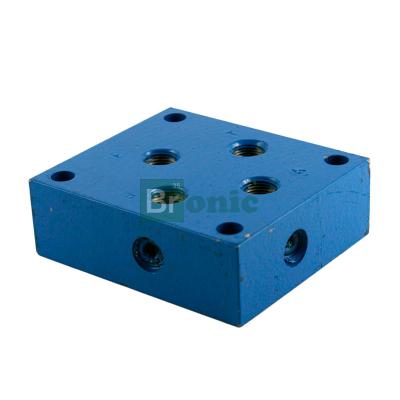

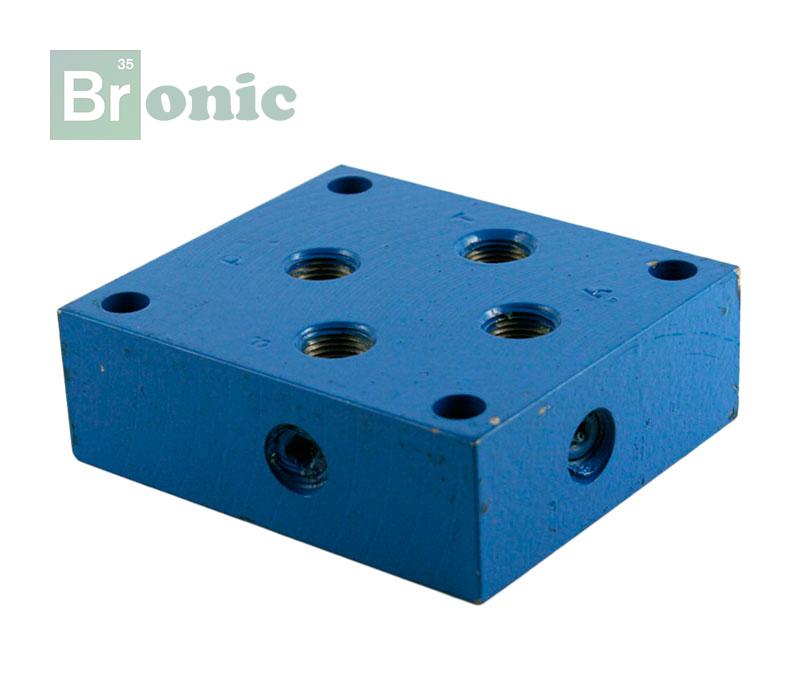

Плита присоединительная Р 10-3
Цена:По запросу
Присоединительные плиты Р 10.3 предназначены для соединения гидрораспределителей с другими гидравлическими аппаратами.

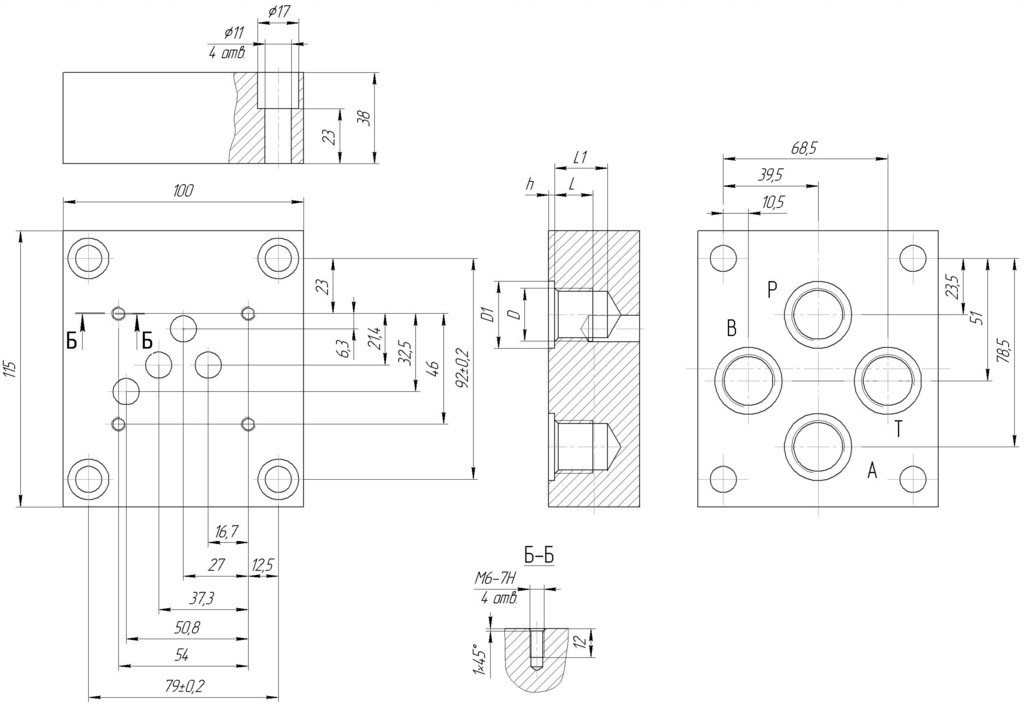

рис. 1 - Габаритные и присоединительные размеры плиты присоединительной Р10.3-025-2*
|
Обозначение |
D |
D1+0.4 |
L |
L1 |
h-0.4 |
|
РЕ10.3-025-21 |
M14×1.5-7H |
20 |
12 |
22 |
1.5 |
|
РЕ10.3-025-22 |
M18×1.5-7H |
24 |
12 |
22 |
2 |
|
РЕ10.3-025-23 |
M22×1.5-7H |
28 |
14 |
22 |
2.5 |
|
РЕ10.3-025-24 |
G 1/4 A |
20 |
12 |
22 |
1.5 |
|
РЕ10.3-025-25 |
G 3/8 А |
24 |
12 |
22 |
2 |
|
РЕ10.3-025-26 |
G 1/2 A |
28 |
14 |
22 |
2.5 |
|
РЕ10.3-025-27 |
К 1/4″ ГОСТ 6111-52 |
15 |
22 |
||
|
РЕ10.3-025-28 |
К 3/8″ ГОСТ 6111-52 |
16 |
22 |
||
|
РЕ10.3-025-29 |
К 1/2″ ГОСТ 6111-52 |
21 |
26,5 |

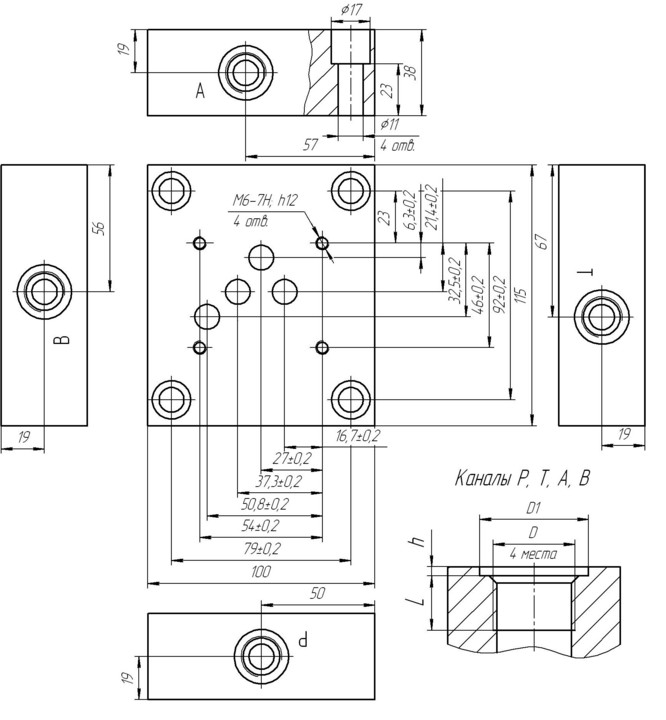

рис. 2 - Габаритные и присоединительные размеры Р10.3-025-4*
|
Обозначение |
D |
D1+0.4 |
L |
h-0.4 |
|
РЕ10.3-025-41 |
M14×1.5-7H |
20 |
12 |
1.5 |
|
РЕ10.3-025-42 |
M18×1.5-7H |
24 |
12 |
2 |
|
РЕ10.3-025-43 |
M22×1.5-7H |
28 |
14 |
2.5 |
|
РЕ10.3-025-44 |
G 1/4 A |
20 |
12 |
1.5 |
|
РЕ10.3-025-45 |
G 3/8 А |
24 |
12 |
2 |
|
РЕ10.3-025-46 |
G 1/2 A |
28 |
14 |
2.5 |
|
РЕ10.3-025-47 |
К 1/4″ ГОСТ 6111-52 |
15 |
22 |
- |
|
РЕ10.3-025-48 |
К 3/8″ ГОСТ 6111-52 |
16 |
22 |
- |
|
РЕ10.3-025-49 |
К 1/2″ ГОСТ 6111-52 |
21 |
26,5 |
- |
Заказать Плита присоединительная Р 10-3 в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
