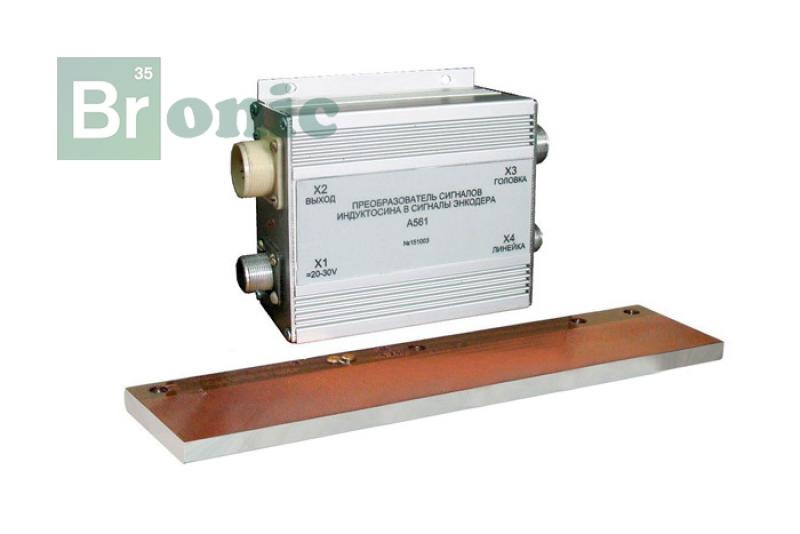

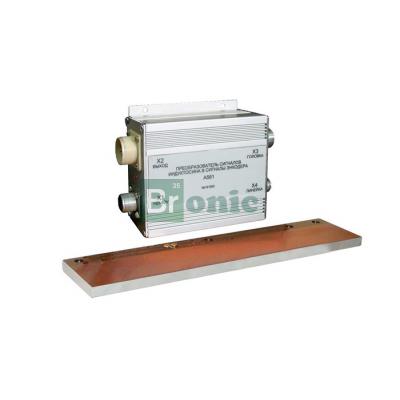

Преобразователь А561
Цена:По запросу
Преобразователь сигналов индуктосина в сигналы энкодера А561 предназначен для преобразования сигналов, поступающих с преобразователя измерительного линейных перемещений ПИЛП1-А2 , или другого, имеющего аналогичные характеристики, в стандартные прямоугольные квадратурные дифференциальные сигналы (SIN и COS) в уровнях TTL или HTL для последующей их обработки в системах числового программного управления или устройствах цифровой индикации . При этом учетверенное количество периодов сигналов SIN и COS может выбираться в диапазоне от 1 до 8000 за один шаг печатной обмотки индуктосина и определяется при заказе преобразователя.
Функциональные возможности
Преобразователь А561 обеспечивает:
- формирование сигналов SIN и COS , количество периодов которых может выбираться в диапазоне от 1 до 1000 за один шаг печатной обмотки индуктосина (определяется при заказе преобразователя).
- формирование сигнала опорной метки (SR) за один шаг печатной обмотки индуктосина. Длительность сигнала SR равна одной четвертой периода следования сигналов SIN и COS.
- формирование сигнала ошибки при обрыве связи с индуктосином.
| Параметр | Значение |
| Напряжение питания | от 18 до 27 В |
| Частота тока | от 49 до 61 Гц |
| Напряжение сети | от 20 до 30 В |
Электропитание выходного каскада преобразователя осуществляется от внешнего источника
|
5 В 10-27 В |
| Масса, кг | 0,6 |
| Габаритные размеры | 205х115х46 мм |
Комплектность:
- Преобразователь сигналов индуктосина в сигналы энкодера А561 - 1шт,
- Паспорт - 1экз.
Заказать Преобразователь А561 в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
