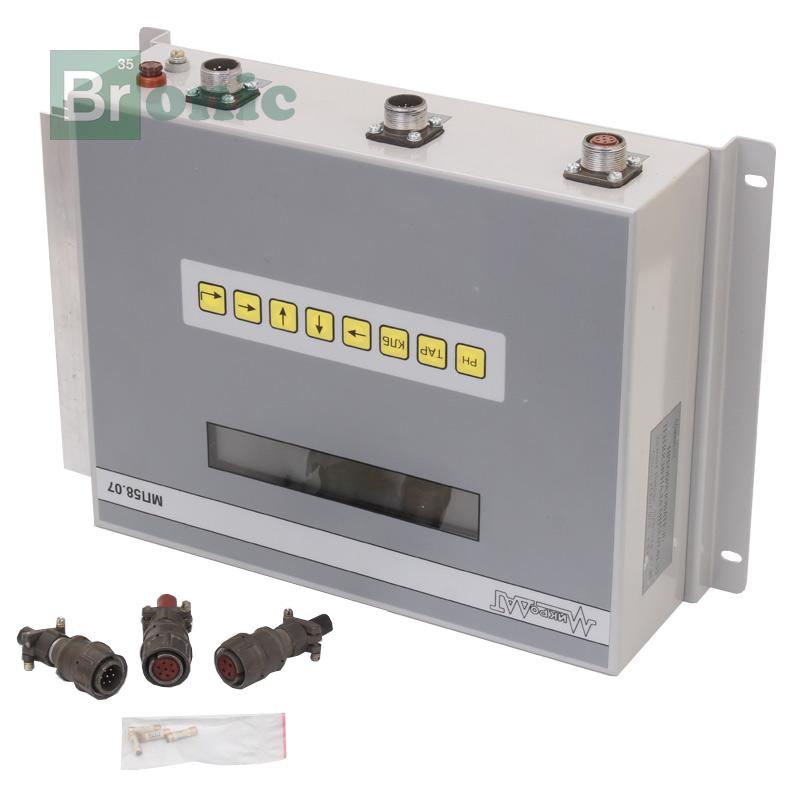

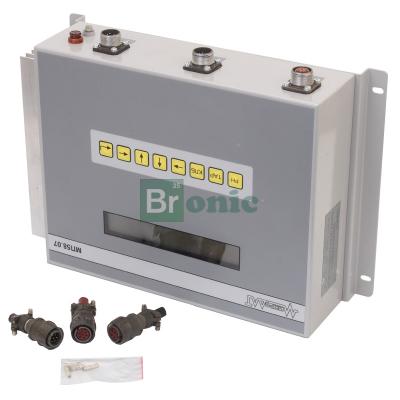

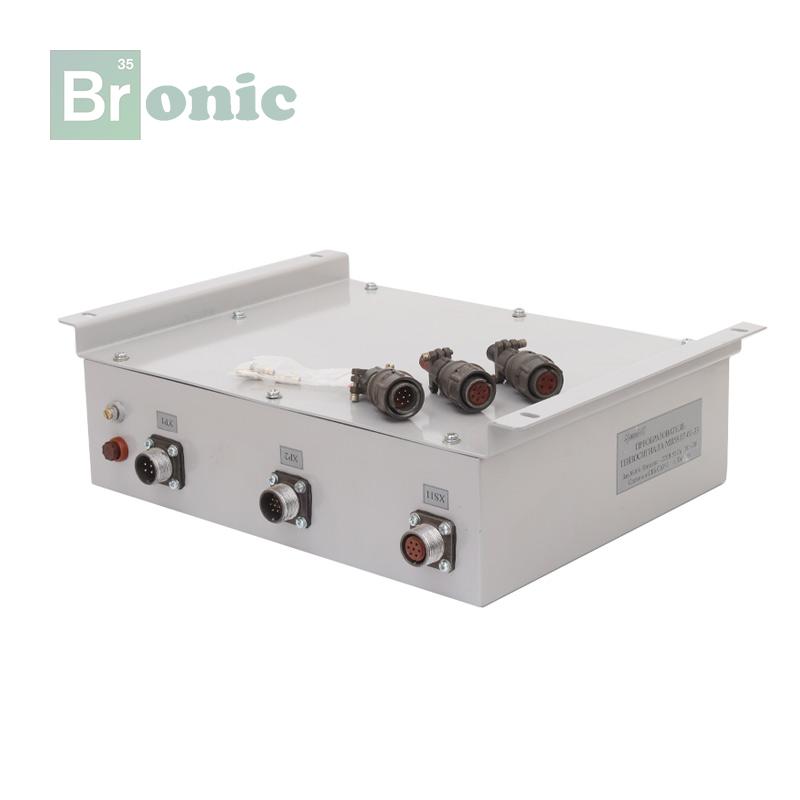

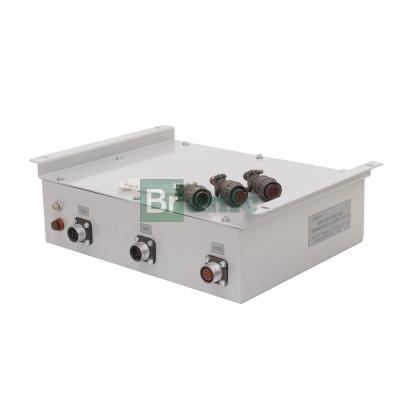

Преобразователь МП 58.07

Преобразователь МП 58.07 (настенный, 33В) используется для преобразования сигнала тензодатчика в цифровой код, передачи его по интерфейсу RS-485 и формирования токового сигнала 4-20 мА в соответствии с этим кодом.

Функциональность

• Электропитание тензодатчиков
• Преобразование сигналов тензодатчиков в цифровой код
• Цифровая фильтрация и усреднение
• Линеаризация сигнала
• Отображение результатов преобразования на индикаторе
• Организация обмена данных с верхним уровнем по протоколу Modbus RTU
• Преобразование измеренных результатов в аналоговый сигнал 4 - 20 мА
• Контроль состояния исполнительных механизмов
• Выдача управляющих сигналов

Устройство и принцип действия

Преобразователь МП 58.07 состоит из следующих функциональных блоков:

• Блок преобразования входного сигнала
• Микроконтроллер
• Клавиатура
• Индикатор
• Блок питания
• ЦАП
• Последовательный интерфейс RS-485
• Блок формирования дискретных выходных сигналов
• Блок ввода дискретных входных сигналов

Аналоговый сигнал тензодатчика усиливается, фильтруется и преобразовывается в цифровой сигнал в блоке преобразования входного сигнала.

Этот сигнал передается в микроконтроллер, где происходит его дальнейшая обработка: цифровая фильтрация, усреднение, линеаризация, масштабирование и тд.

После обработки цифровой сигнал передается в ЦАП для формирования аналогового сигнала 4...20 мА, а также через последовательный интерфейс RS-485 передается на верхний уровень.

В блоке цифро-аналогового преобразователя предусмотрены регуляторы верхнего и нижнего уровня шкалы (переменные резисторы R13 и R18 соответственно).

Дополнительные параметры работы (коэффициенты масштабирования, тарировки, калибровки, сетевой адрес, скорость обмена, алгоритм формирования дискретных сигналов)с помощью клавиатуры и индикатора записываются EEPROM микроконтроллера.
