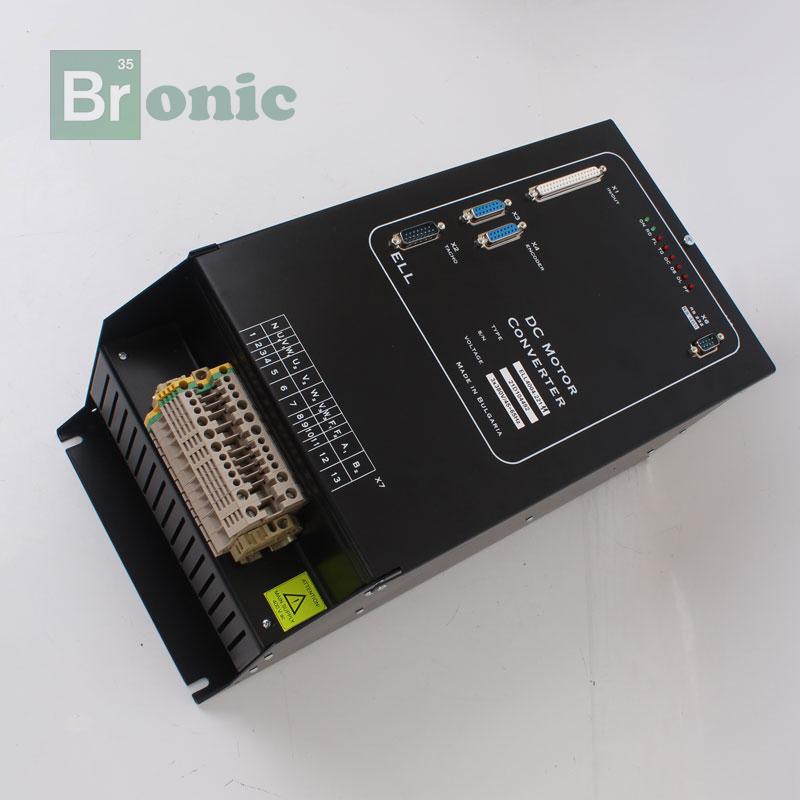

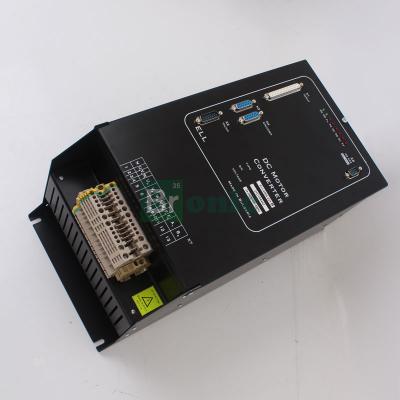

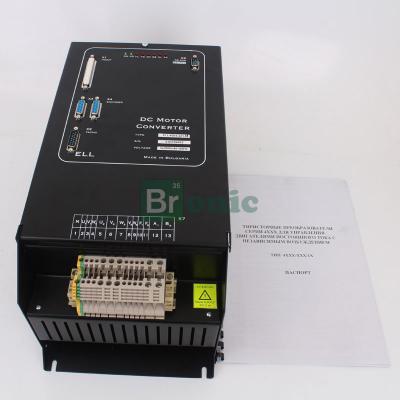

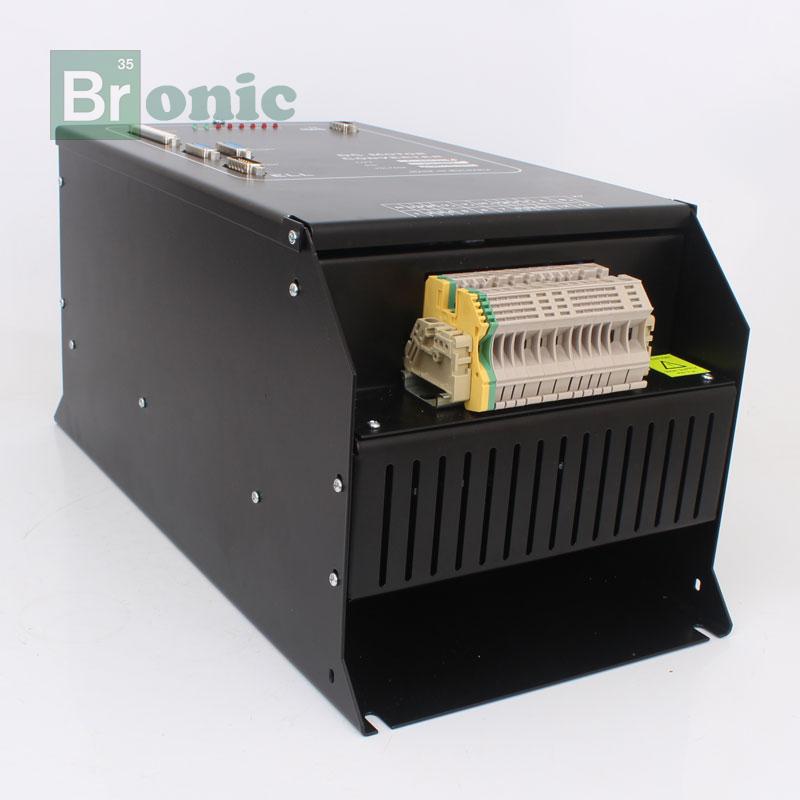

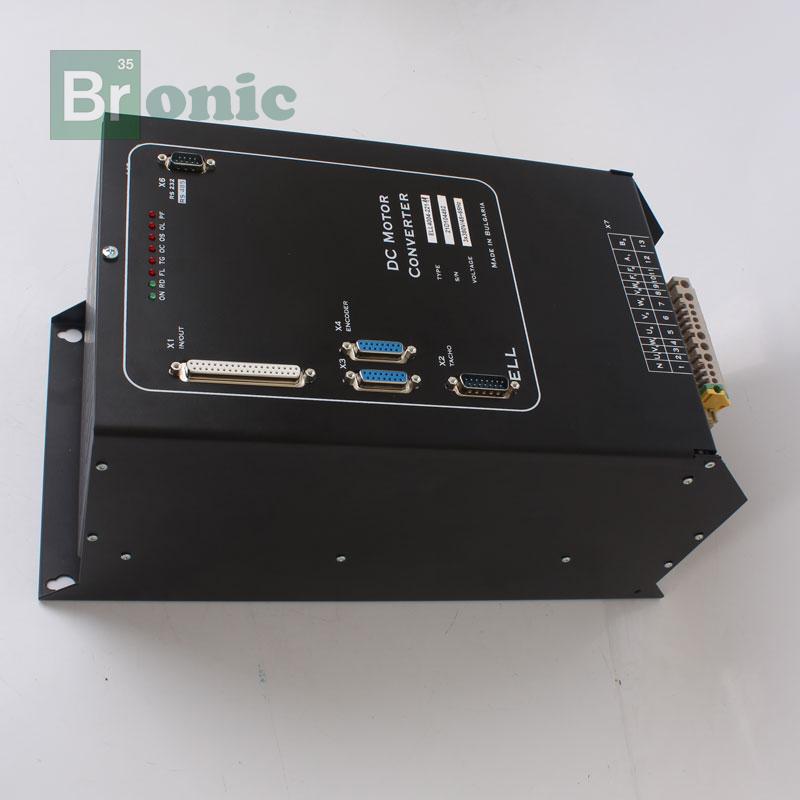

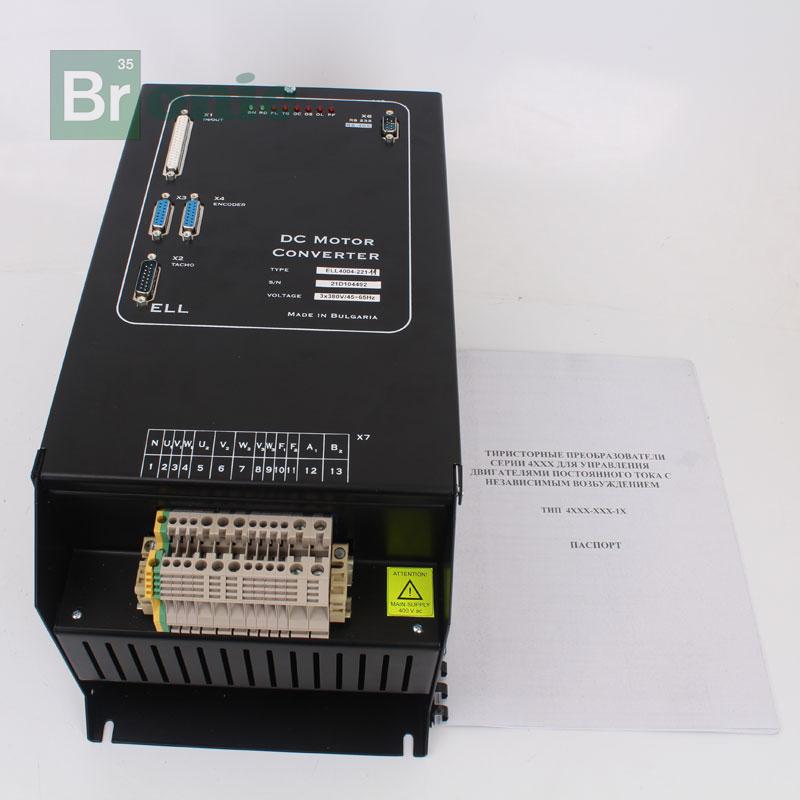

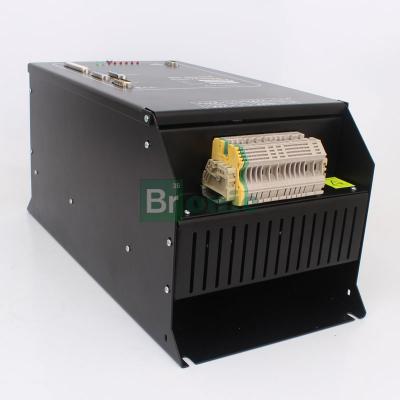

Преобразователь постоянного тока ELL4004-221-11

Преобразователь постоянного тока ELL4004-221-11 предназначен для управления двигателем постоянного тока с независимым возбуждением с током якоря.

Комплект поставки

• Преобразователь постоянного тока ELL4004-221-11 - 1 шт,
• Разьем DB-37-M с крышкой - 1 шт,
• Разьем DB-15-M с крышкой - 2 шт,
• Разьем DB-15-F с крышкой - 1 шт,
• документация:
  • техническое описание - 1 экз,
  • настройка преобразователя - 1 экз,
  • паспорт - 1 экз.

Устройство и работа

Преобразователи обеспечивают четырeквадрантноe управление скоростью двигателя с возможностью для работы в до трех зонах. В первой зоне скорость регулируется по постоянному моменту, во второй по постоянной мощности и в третьей с уменьшением мощности. Кроме режима управлении по скорости преобразователи могут работать в режиме управлению по крутящему моменту. Инерционная синхронизация позволяет надежную работу при питании преобразователя от сети с сильными помехами. Предусмотрена и функция ориентированного торможения. Настройка всех режимов работы преобразователя осуществляется при помощи системы параметров.

Тиристорные преобразователи серии ELL4004-221-11 универсальны и могут встраиваться в каждый станок с более высокими требованиями к электроприводу, одновременно с этим имеют встроенные функции, специфические для привода главного движения в станках с ЧПУ. Наличие расширенного интерфейса обеспечивает все варианты эксплуатации потребителем.

Адаптивное управление скоростью обеспечивает высокую динамику и большой диапазон регулирования скорости преобразователей 4XXX-XXX-1X, что позволяет также создавать сервоприводы с двигателями с независимым возбуждением.
