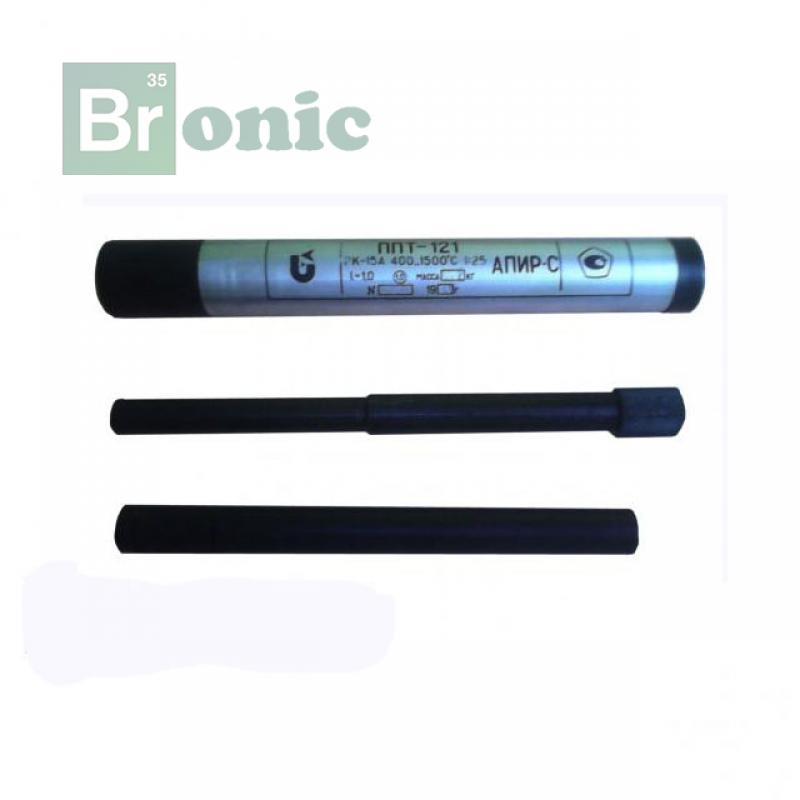

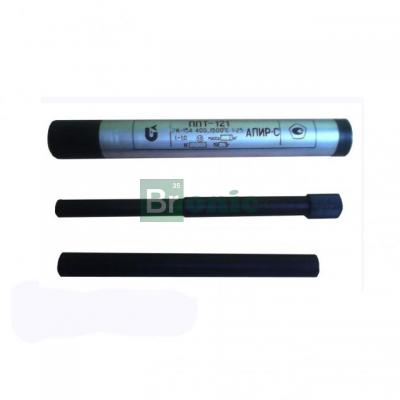

Преобразователь ППТ-121, ПЧД-121

Первичный пиротехнический преобразователь ППТ-121, ПЧД-121 предназначены для бесконтактного измерения температуры (до 2500 ˚С).

Конструктивное исполнение

Преобразователь в зависимости от диапазона измеряемой температуры и способу измерения имеет целый ряд модификаций, которые отличаются габаритным размером и технологией производства, в них используются чувствительные элементы разного типа. Первичный преобразователь ППТ-121 предназначен для измерения температуры полного излучения и состоит из двух основных частей:

• чувствительного элемента;
• объектива.

В качестве чувствительного элемента в ППТ-12 данного типа применяется фольговый термический преобразователь хромель-копелевого типа.

С помощью объектива происходит фокусировка излучения от измеряемого объекта на термобатарею, в которой происходит преобразование энергии в э.д.с. Этот электрический сигнал подаётся на вторичный преобразователь, где происходит его усиление, обработка и вывод в числовом значении на цифровое табло.

Для подключения ППТ-121 ко вторичному преобразователю применяется разъём, расположенный на торце преобразователя. Чтобы защитить ППП от пыли, на измерительную сторону преобразователя одевается крышка со стеклом.

Пиротехнические преобразователи  ППТ-121, ПЧД-121 работают совместно с прибором АПИР-С.
