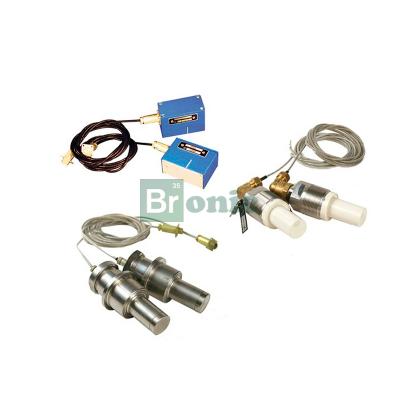

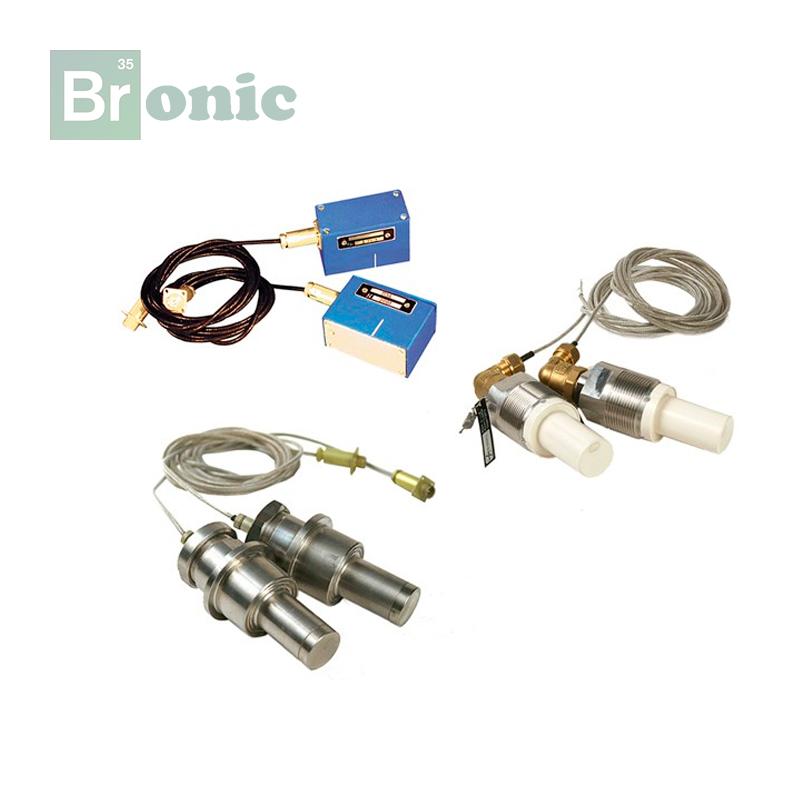

Преобразователи электроакустические ПЭА
Цена:По запросу
В составе расходомеров могут использоваться ПЭА двух основных типов:
- ПЭА Н-xxx xx накладные герметические устанавливаемые на наружную стенку измерительных участков (ИУ)
- ПЭА В-xxx xx врезные герметичные устанавливаемые в монтажные патрубки, привариваемые к краям отверстий в стенках.
| ПЭА | Рабочая частота, Мгц | Диапазон рабочей температуры, °С | Максимальное давление, МПа |
| H-021, -021 Ex | 1,0 | от минус 30 до 150 | не ограничено |
| H-011 | 0,3 |

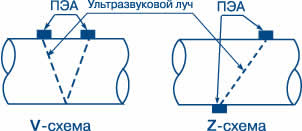

Рис.1. Схема установки накладных ПЭА
| ПЭА | Конструктивные особенности | Максимальное рабочее давление, МПа | Диапазон температур жидкости, °С | Степень защиты |
| С титановым протектором | ||||
| B-202, -202 Ex | Ввинчиваемый, с угловым кабельным выводом | 2,5 | От минус 30 до 160 | IP68 |
| B-206, -206 Ex | Ввинчиваемый, с угловым кабельным выводом с увеличенной длинной погружной части | IP67 | ||
| B-204, -204 Ex | Ввинчиваемый, с угловым кабельным выводом | 16 | IP68 | |
| B-205, -205 Ex | Ввинчиваемый, с угловым кабельным выводом | 25 | ||
| В пластиковом стакане | ||||
| B-502, -502 Ex | Ввинчиваемый, с угловым кабельным выводом | 2,5 | от минус 30 до 130 | IP67(IP68*) |
| B-504, -504 Ex | Ввинчиваемый, с угловым кабельным выводом | 16 | от минус 30 до 160 | |

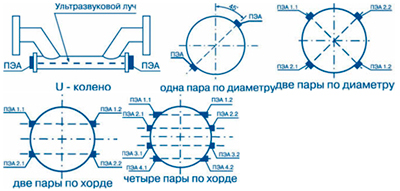

Рис.2. Схема установки врезных ПЭА
| Наименование параметра | Накладные ПЭА | Врезные ПЭА |
| Масса, кг | не более 0,5 | не более 1,0 |
| Габаритные размеры, мм | 88x43x31 | 123x55x55 |
Заказать Преобразователи электроакустические ПЭА в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
