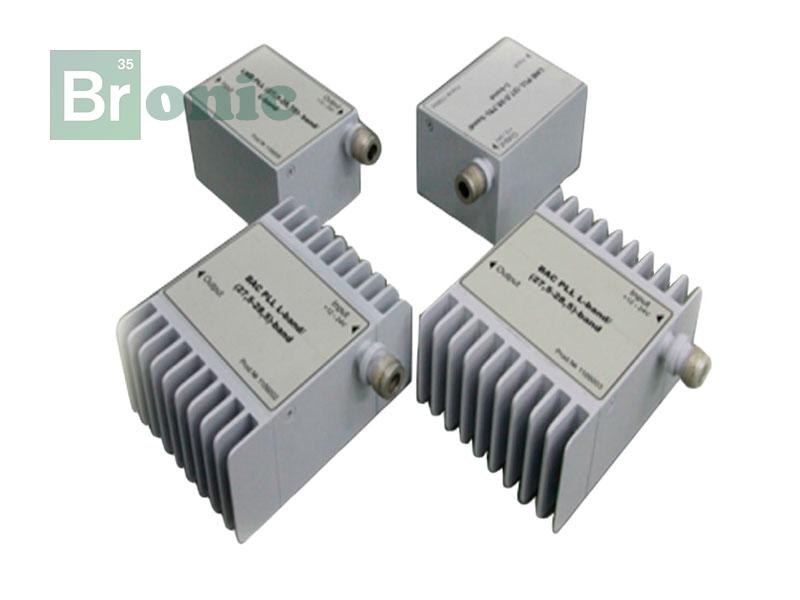

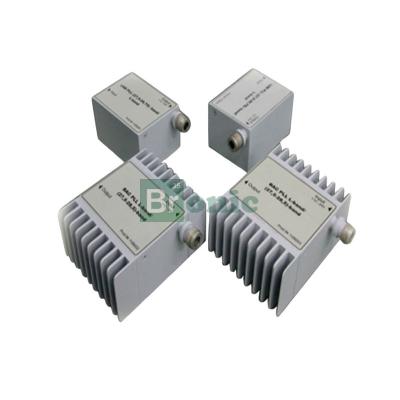

Приемо-передающие блоки для РРСС и систем MMDC

Цена:По запросу

Приемо-передающие блоки для РРСС и систем MMDC предназначены для использования в приемных и передающих трактах РРСС и телерадио-информационных системах MMDC, как преобразователи частоты входных сигналов ПЧ в сигнал СВЧ, сигналов СВЧ в сигнал ПЧ.

Основные характеристики блока приемного
Диапазон частот входного сигнала, ГГц	27,5 - 28,75;
Диапазон частот выходного сигнала, ГГц	50
Неравномерность коэффициента передачи, в полосе рабочих частот, дБ, не более	±2,0
Неравномерность коэффициента передачи, в любой полосе 30 МГц рабочего диапазона частот, дБ, не более	±0,4
Коэффициент шума по выходу в нормальных климатических условиях, дБ, не более	3
Верхняя граница линейности по уровню 1дБ, дБм, не менее	10
Нормированная спектральная плотность мощности фазовых шумов гетеродина, дБс/Гц
при отстройке 1 кГц	-75
при отстройке 5 кГц	-80
при отстройке 10 кГц	-85
при отстройке 100 кГц	-110
при отстройке 1 МГц	-110
Относительная нестабильность частоты гетеродина в интервале рабочих температур	± 2,0*10-6
Напряжение питания, В	12-24
Ток потребления, мА, не более	600
СВЧ вход	волновод WR28
СВЧ выход	N-тип "розетка"

Основные характеристики блока передающего
Диапазон частот входного сигнала, ГГц	0,95 - 2,15
Диапазон частот выходного сигнала, ГГц	27,5 - 28,75
Коэффициент передачи, дБ, не менее	50
Неравномерность коэффициента передачи в полосе рабочих частот, дБ, не более	±2,0
Неравномерность коэффициента передачи в любой полосе 30 МГц рабочего диапазона частот, дБ, не более	±0,4
Верхняя граница линейности по уровню 1дБ, дБм, не менее	27
Нормированная спектральная плотность мощности фазовых шумов гетеродина, дБс/Гц
при отстройке 1 кГц	-75
при отстройке 5 кГц	-80
при отстройке 10 кГц	-85
при отстройке 100 кГц	-110
при отстройке 1 МГц	-120
Относительная нестабильность частоты гетеродина в интервале рабочих температур	± 2,0*10-6
Напряжение питания, В	12-24
Ток потребления, мА, не более	1200
СВЧ вход	N-тип "розетка"
СВЧ выход	волновод WR28

Заказать Приемо-передающие блоки для РРСС и систем MMDC в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
