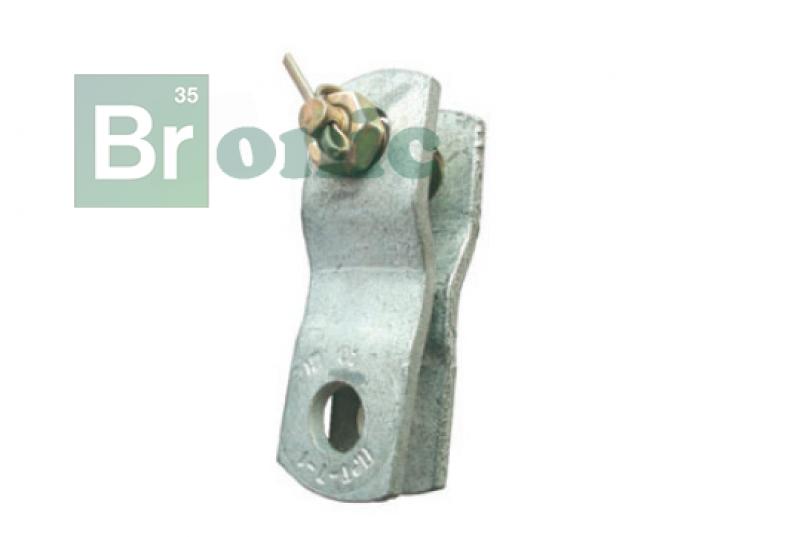

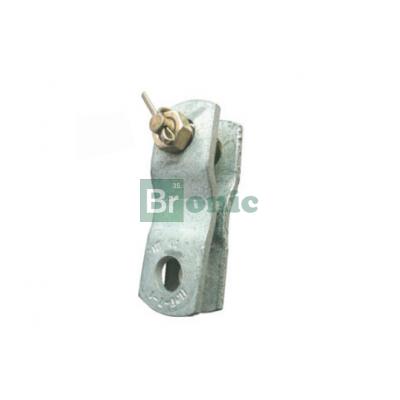

Промзвено переходное ПРТ-7
Цена:По запросу
Звено промежуточное переходное трехлапчатое ПРТ-7 предназначено для обеспечения перехода от арматуры одного ряда нагрузок к другому: со стороны однолапчатой проушины - 7-тонного ряда (70 кН), со стороны двухлапчатой проушины - 4-тонного ряда (40 кН).
Конструктивное исполнение
Конструктивно промзвено ПРТ-7 состоит из двух пластин, имеющих перегиб. Ввиду этого, при симметричном расположении, пластина одной стороны звена образуется однолапчатая проушина, а с другой стороны пластины, соединенные пальцем с гайкой и шплинтом, образуют двухлапчатую проушину.
| Марка | Размеры, мм | Разрушающая нагрузка кН, не менее | Масса,кг | ||||
| B | b | H | D | d | |||
| ПРТ-7/4-1 | 15 | 16 | 85 | 17 | 14 | 40 | 0,35 |
| ПРТ-7/12-2 | 23 | 16 | 95 | 17 | 22 | 70 | 0,90 |
| ПРТ-7/16-2 | 26 | 16 | 95 | 17 | 25 | 70 | 0,96 |
| ПРТ-7/21-2 | 29 | 16 | 105 | 17 | 28 | 70 | 1,1 |

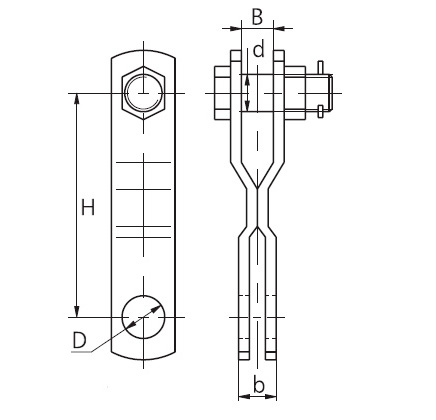

Рис.1. Схематическое изображение звена промежуточного ПРТ
