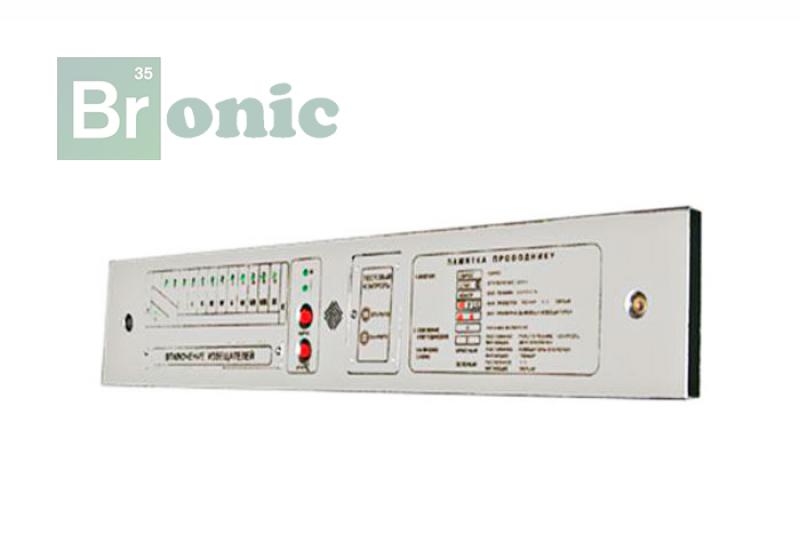

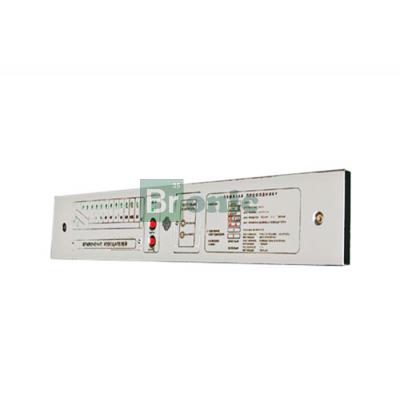

Пульт сигнализации ПС-1
Цена:По запросу
Пульт сигнализации ПС-1 предназначен для сигнализации проводнику в железнодорожных вагонах пассажирского транспорта состояния извещателей пожарных и соединительных линий, к которым подключены извещатели.
Конструктивное исполнение
Пульт выполнен в виде встраиваемого настенного блока. При установке в служебном купе вагона пульт утопает внутрь стенки. Над поверхностью стенки в служебном купе вагона выступает лишь передняя панель пульта.
Несущей частью пульта ПС-1 является передняя панель, на которой закреплены :
- электронный блок с светодиодами мнемосхемы вагона и кнопками отключения ШС,
- плата с органами управления и сигнализации,
- блок питания.
Для подключения пульта к ШС и к источнику питания в пульте предусмотрено крепление переходного адаптера к электронному блоку и блоку питания.
Адаптер должен представлять собой переходник с коммутирующими ( или разъемными соединениями ) частями для соединения с ШС и источником питания . Электронный блок , плата с органами управления и сигнализации , а также блок питания закрыты защитным кожухом .
Для крепления пульта на передней панели предусмотрены 2 отверстия под невыпадающие винты М 5 аналогично блоку управления MHU-901.
| Параметры | Значение |
| Номинальное напряжение питания | 34÷150 В |
| &Пиковое значение напряжения питания | макс . 350 В в течение Т макс =500 мс |
| Напряжение в линии шлейфов сигнализации ( при токе покоя ) | – u =24 В 0 5 . 2 + − В |
| Потребляемая мощность в состоянии покоя | не более 5 Вт |
| Максимальная потребляемая мощность | не более 15 Вт |
| Число шлейфов сигнализации ( ШС ) | 13 |
| Допускаемое сопротивление линий ШС | до 100 Ом |
| Число извещателей подключаемых к одному ШС | 1 |
| Максимальный ток покоя извещателя | не более 0,5 мА |
| Габаритные размеры | в размерах MHU-901 |
| Масса | не более 5 кг |
| Срок службы | не менее 15 лет |
Комплектность
- пульт сигнализации ПС-1 - 1 шт,
- паспорт - 1 экз,
- упаковка - 1 шт.
