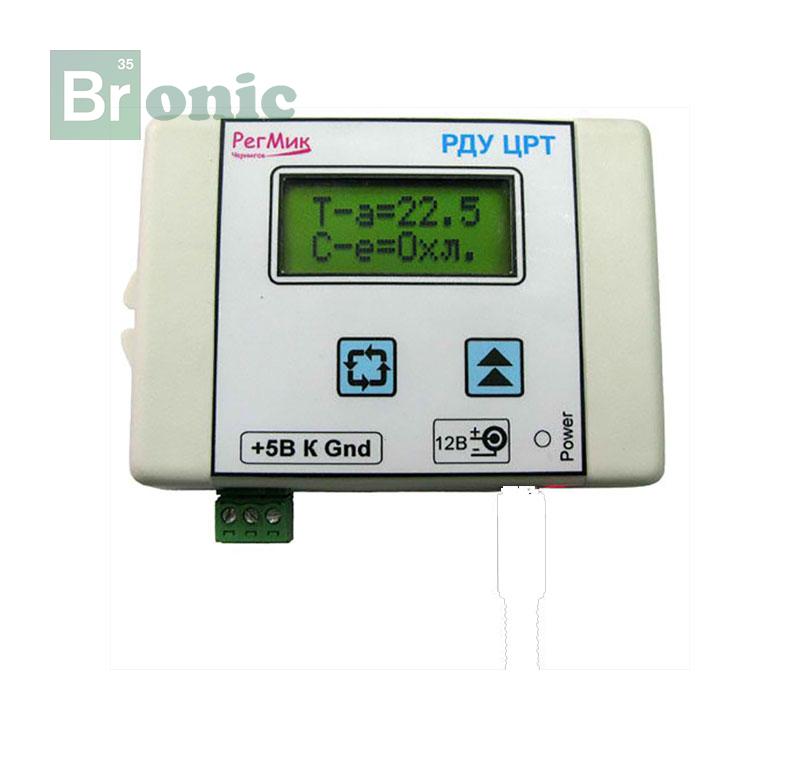

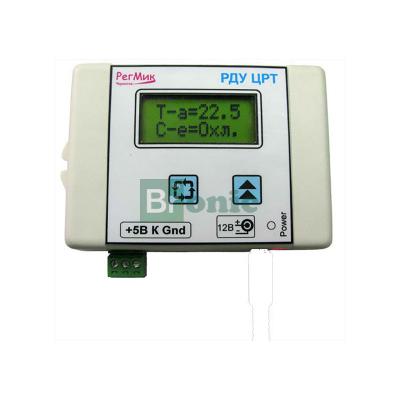

Радиодистанционное управление цифровыми регуляторами температуры РДУ ЦРТ

Радиодистанционное управление цифровыми регуляторами температуры (РДУ ЦРТ) предназначено для удаленного беспроводного управления приборами “РегМик”. Устройство позволяет передавать/принимать данные в полудуплексном режиме по протоколу ModBus RTU.

Основные характеристики РДУ ЦРТ:

• частотный диапазон 433Мгц (опционально 866Мгц/916Мгц);
• количество доступных каналов до 90;
• мощность передатчика до 10 мВт (разрешение “Укрчастотнадзор” не требуется);
• дальность связи до 200м (прямая видимость) и до 50м в закрытом помещении;
• режимы работы: Ведущий/Ведомый/Ретранслятор.

Предложенная система обмена данными РДУ ЦРТ позволяет реализовывать многоточечное управление.

Работа прибора

При использовании РДУ ЦРТ в режиме Ведомый/Ретранслятор управление регулятором температуры можно осуществлять локально через контакт управления. В режиме Ведущего управление ведется мажоритарно на основе полученных данных беспроводным способом от Ведомых/Ретрансляторов. В комплект поставки РДУ ЦРТ входит внешний источник питания.

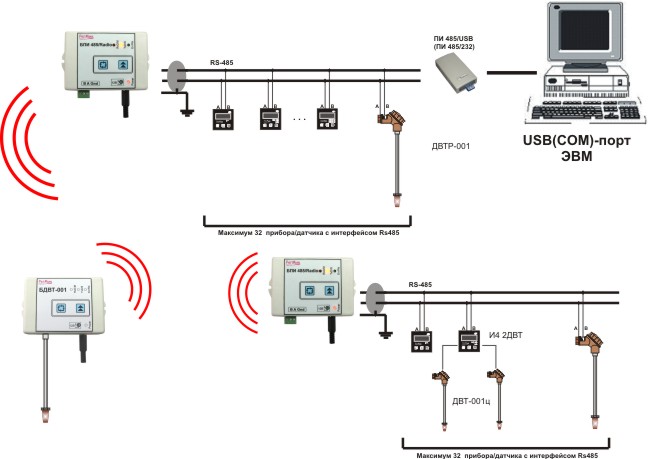

Рисунок 1 - Реализация прибора
