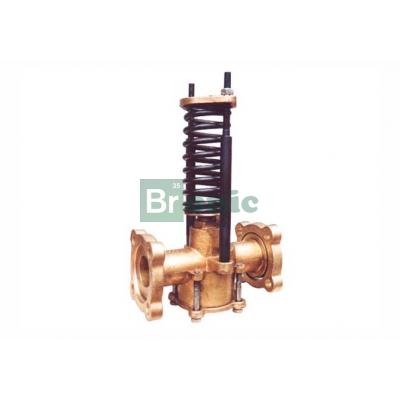

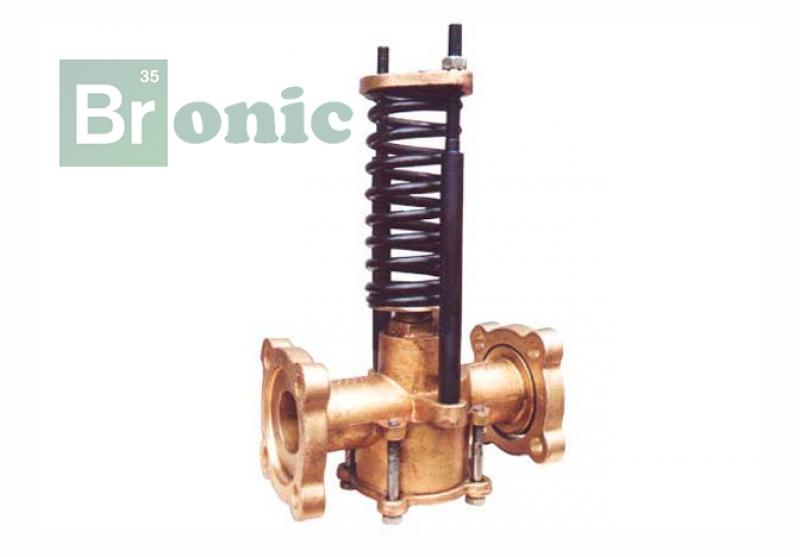

Регулятор давления 21б4бк

Цена:По запросу

Уточнить цену

Регулятор давления (клапан) 21б4бк предназначен для автоматического поддержания давления рабочей среды после себя.

Область применения

Регулятор давления широко используется для установки в паровых, водяных или воздушных линиях.

Устройство и принцип действия

При условии рабочего давления регулятор нормально открыт : пружина, передавая усилие настройки на поршень, отжимает его на открытие. При повышении давления на выходе, сила воздействия выходного давления на поршень превышает усилие настройки пружины и силу трения в поршне и прикрывает седло. Давление на выходе уменьшается и под действием усилия пружины поршень возвращается в открытое положение.

Установку регуляторов 21б4бк на трубопроводе следует производить так, чтобы направление движения рабочей среды совпадало с направлением стрелки на корпусе регулятора. Во время эксплуатации следует производить периодические осмотры регулятора в определенные сроки, установленные действующем на работе графиком. Регуляторы поставляются с разгруженной пружиной. Настройку регулятора производят вращением регулировочных гаек по часовой стрелке.

Технические характеристики
Условный проход, Ду, мм	Номинальное рабочее давление Ру, кгс/см²	Условная пропускная способность Kv_y, м³/ч	Рабочая среда	Температура рабочей среды, °С	Диапазон настройки, МПа (кгс/см²)	Масса, кг не более	Строительная длина L, мм
Ду25	16	6,3	водяной пар	до +225	0,2-0,6(2-6)	5,3	160
					0,5-1,0(5-10)
			вода,воздух	до +100	0,2-0,6(2-6)	5,4
					0,5-1,0(5-10)
Ду50	16	25	водяной пар	до +225	0,2-0,6(2-6)	12,3	230
					0,5-1,0(5-10)	13,7
			вода,воздух	до +100	0,2-0,6(2-6)	12
					0,5-1,0(5-10)	13,4

Заказать Регулятор давления 21б4бк в Москве можно по телефону +7(495)182-77-48 или Email info@bronic.ru. Наличие, сроки доставки и актуальную цену Вам сообщат при звонке или по запросу наши менеджеры.
