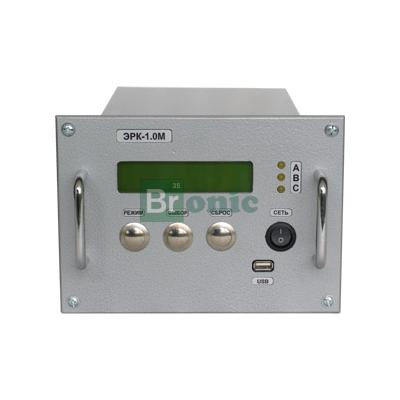

Регулятор компенсации емкостного тока ЭРК-1М

Описание

Микропроцессорный экстремальный регулятор компенсации емкостного тока однофазного замыкания на землю ЭРК-1.0-М (далее в тексте "регулятор") предназначен для автоматического регулирования индуктивности дугогасящей катушки, используемой в электрических сетях с изолированной нейтралью.

Регулирование основывается на измерении амплитуды первой гармоники переменного напряжения, пропорционального напряжению смещения нейтрали (входное напряжение), и анализе знака приращения его амплитуды. Регулирование производится до достижения максимального значения амплитуды входного напряжения.

Регулятор обеспечивает выполнение следующих функций:

• автоматическую регулировку индуктивности дугогасящей катушки при нарушении условия компенсации емкостного тока сети;
• измерение действующих значений входного напряжения, тока дугогасящей катушки, а также фазных напряжений на вторичных обмотках трансформатора напряжения с индикацией результатов на цифровом индикаторе;
• выдача на внешние цепи релейного аварийного сигнала с одновременной индикацией соответствующих сообщений при возникновении нештатных ситуаций.
