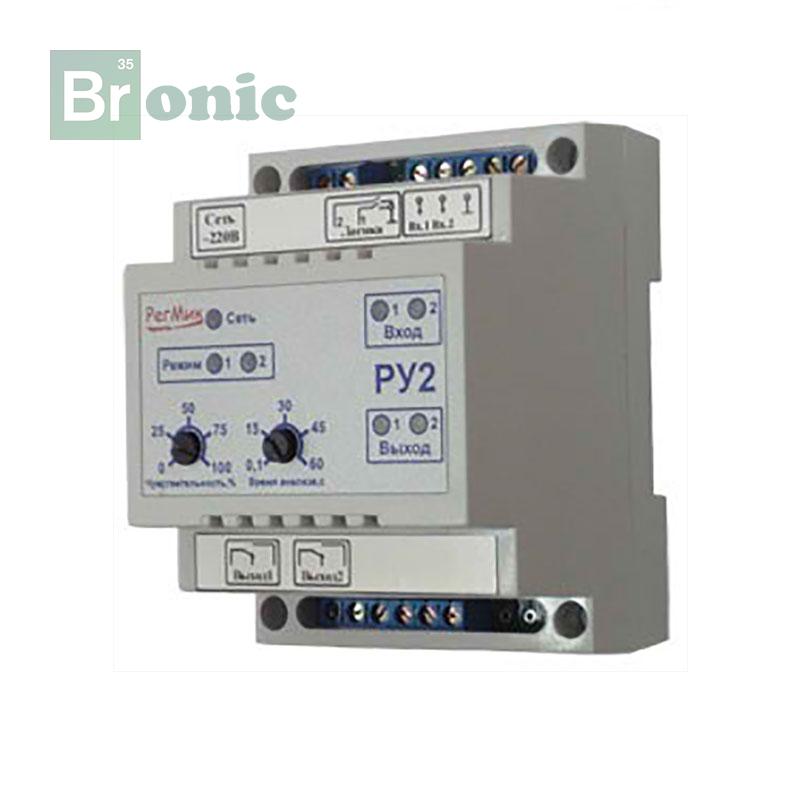

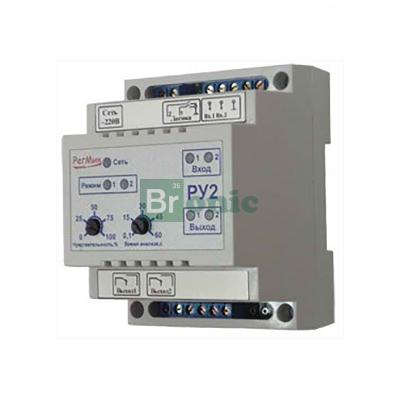

Регулятор уровня РУ2

Регуляторы-сигнализаторы уровня (РУ) предназначены для автоматизации технологических процессов, связанных с контролем и регулированием уровня жидкости и сыпучих веществ, создания систем автоматического поддержания уровня жидкости в резервуарах, накопительных емкостях и т.п. Приборы выполнены в корпусе для крепления на DIN-рейку.

Можно подключить такие типы датчиков:

• кондуктометрические датчики;
• «сухой» контакт;
• открытый коллектор;
• нелинейные резисторы (позисторы, термисторы).

Регуляторы-сигнализаторы уровня двухканальные (РУ2) применяется для создания систем с автоматическим заполнением или осушением резервуара по гистерезисному закону. Ко входу 1 подключают датчик верхнего уровня, а к входу 2 датчик нижнего уровня.

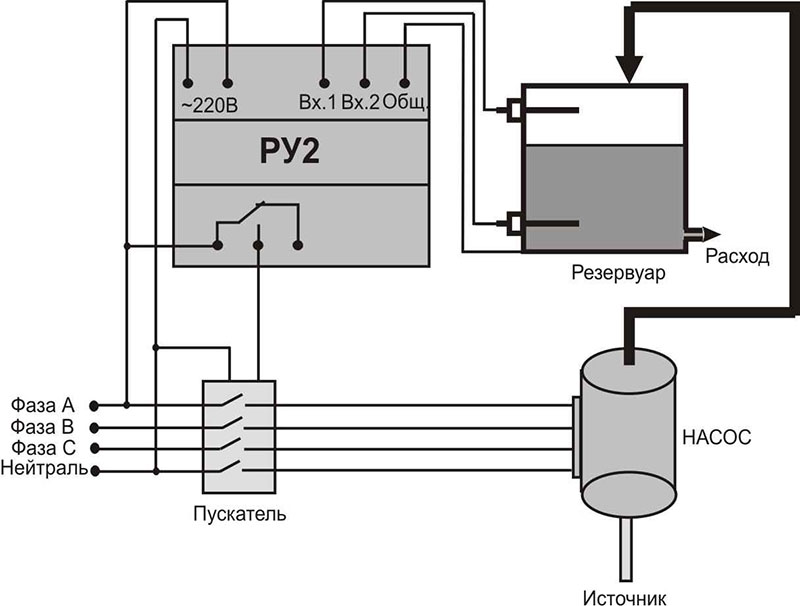

Рисунок 1 - Структурная схема работы датчика.

Основной режим работы:

Насос включается при осушении обоих датчиков уровня. Идет процесс наполнения резервуара. Сработал датчик нижнего уровня, затем верхнего уровня - насос отключился.
