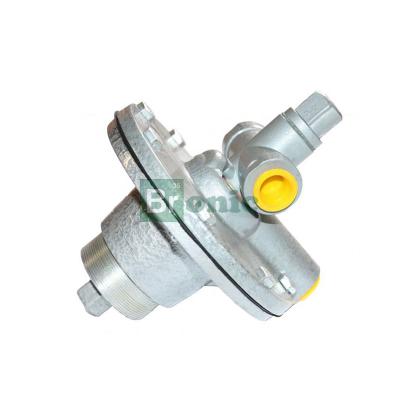

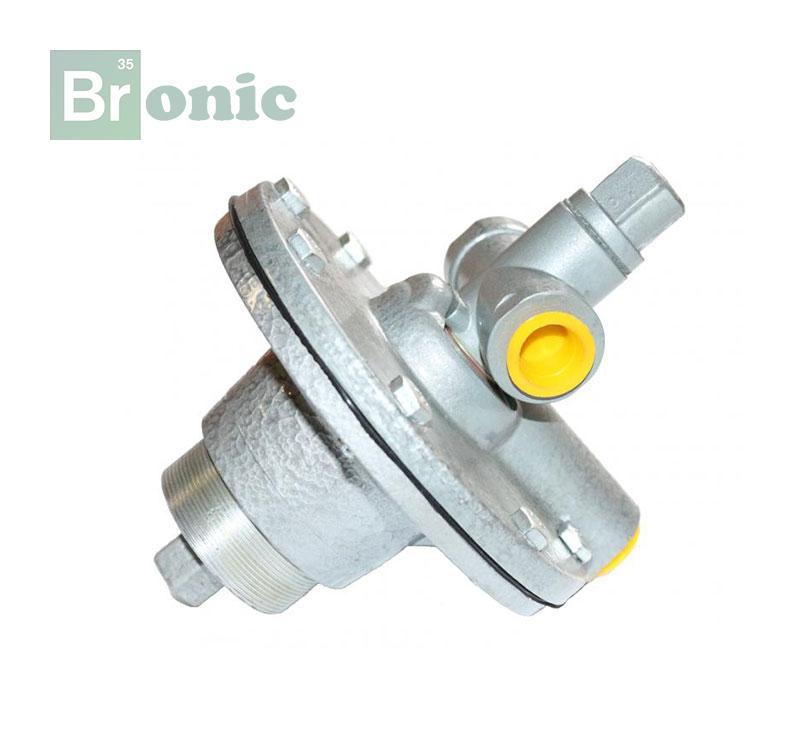

Регуляторы управления Казанцева давления типа КВ 2 и КН 2

Регуляторы управления КН-2, КВ-2 предназначены для работы в схемах регулирования давления газа в качестве командного прибора и для поддержания заданного давления на выходе.

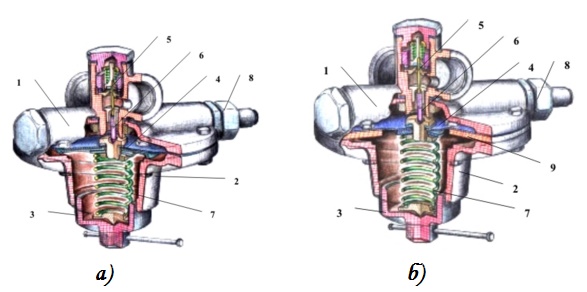

рис. 1- Конструкция регуляторов КВ 2 и КН 2, где
а) КН-2; б) КВ-2

Регуляторы содержат следующие элементы(рис. 1):

1. корпус;
2. крышка;
3. стакан регулировочный;
4. мембрана в сборе;
5. клапан в сборе;
6. толкатель;
7. пружина;
8. штуцер;
9. кольцо.

Условия эксплуатации

Условия эксплуатации регулятора управления соответствуют климатическому исполнению У3 ГОСТ15150-69. Температура окружающей среды при эксплуатации от минус 45°С до плюс 40°С, высота над уровнем моря не более 2500 метров.
