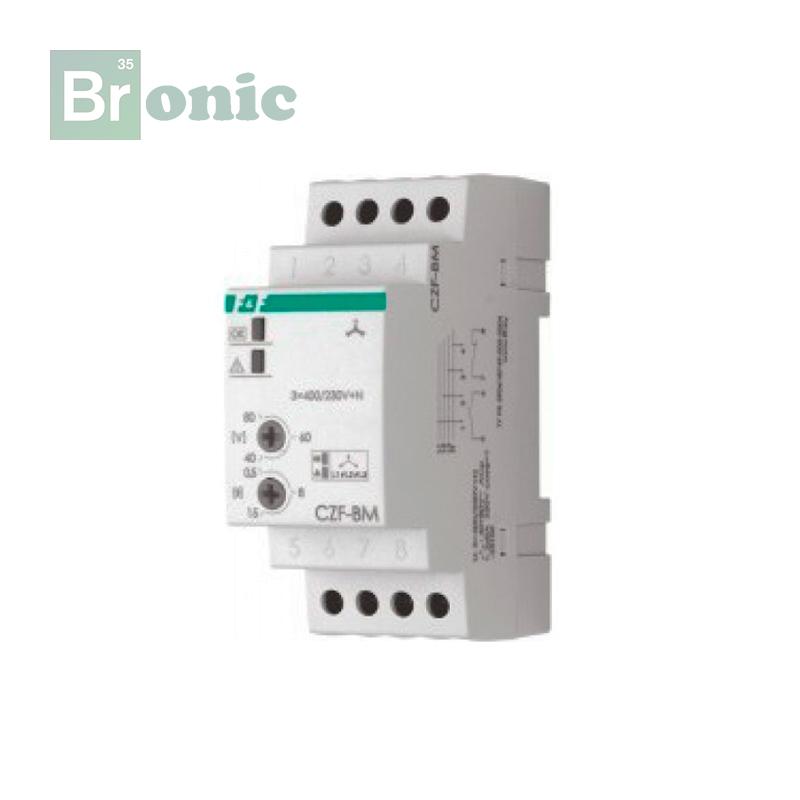

Реле фаз CZF-BM
Цена:По запросу
Реле фаз CZF-BM предназначено для защиты электрических двигателей, которые питаются от трехфазной сети переменного тока в случае пропадания напряжения одной или двух фаз или в случае несимметрии напряжений между фазами, что может стать причиной выхода из строя двигателей.
Устройство и принцип действия
Пропадание напряжения по крайней мере на одной произвольной фазе или асимметрия напряжений между фазами больше от установленной приведет к аварийному отключению двигателя. Отключение состоится с задержкой 4 сек, что препятствует случайному отключению двигателя во время кратковременного пропадания напряжения питания одной или двух фаз. Повторное включение произойдет автоматически при уменьшении асимметрии напряжений до уровня на ~5 В ниже от установленного порога (то есть на величину гистерезиса напряжения), иначе запуск двигателя будет невозможным.
Переключающий контакт реле CZF-BM позволяют подключить звуковую или световую сигнализацию срабатывания реле.
Рис.1. Схема подключения реле CZF-BM
| Напряжение питания | 3х380/220 В~ + N |
| Асимметрия напряжений аварийного отключения | 40 – 80 В |
| Гистерезис | 5 В |
| Выносливость контактов | 10^5 включений |
| Задержка выключения | 0,5 - 15 с |
| Потребляемая мощность | 1,6 Вт |
| Присоединения проводов | Зажимы винтовые 2,5 мм^2 |
| Степень защиты | IP40 |
| Габаритные размеры | 2 модуля типа S (35 мм) |
| Группы выходных контактов | 1 замыкающий, 1 размыкающий |
| Монтаж устройства | на DIN-рейке 35 мм |
| Максимальный ток нагрузки | 10 А |
| Диапазон рабочих температур | От -25°С до +50°С |
