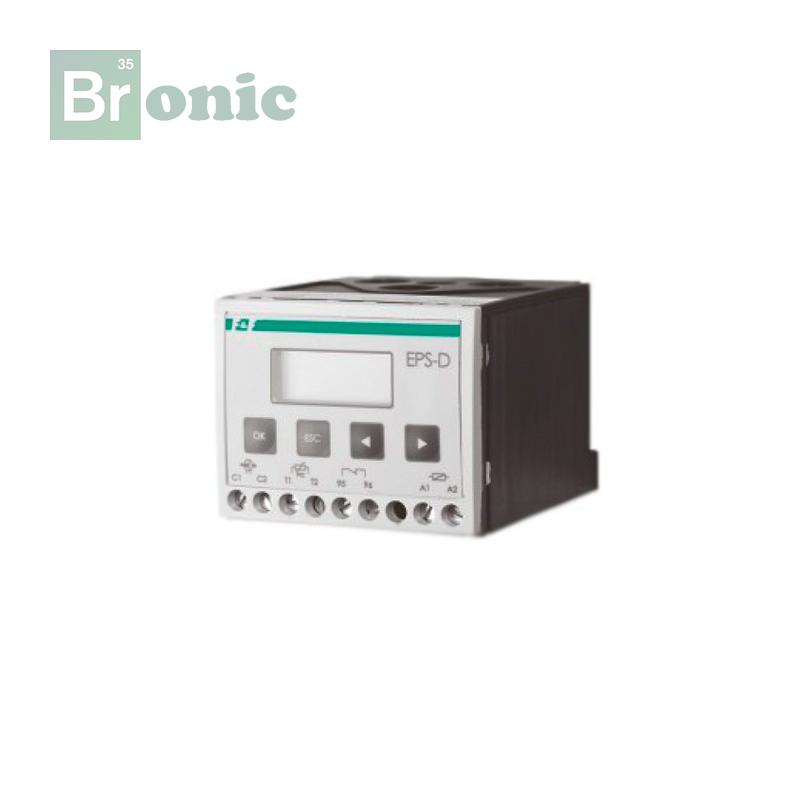

Реле фаз EPS-D

Реле фаз EPS-D предназначено для защиты электрических трехфазных двигателей произвольной мощности. Уместным является применение реле в ответственных местах, таких как водонапорные установки, лифты, транспортеры, подъемники, вентиляторы, центрифуги, компрессоры и т. п.

Функциональные возможности

Реле фаз EPS-D обеспечивает защиту:

• от тепловой перегрузки
• насоса от холостого хода
• от механической перегрузки
• от стопорения двигателя
• от перегрева во время пуска
• от пропадания фазы
• от асимметрии напряжений между фазами
• от асимметрии нагрузок
• от замыкания на землю (от повреждения изоляции)

Дополнительные функции:

• визуальная индикация нагрузки двигателя
• сигнализация причины срабатывания защиты
• вычисление и запоминание теплового состояния двигателя
• дистанционное управление двигателем при помощи разных устройств управления

Устройство и принцип действия

Реле контролирует нагрузку в каждой фазе. Исходя из указанного пользователем тока двигателя и реального тока потребления, реле с помощью микропроцессора анализирует состояние работы двигателя. EPS-D с высокой точностью и скоростью сравнивает состояние работы двигателя со смоделированными характеристиками в памяти процессора и эффективно защищает двигатель при возникновении аварийных ситуаций.

На дисплее реле EPS-D указывается текущее значение тока одной, выбранной фазы. Ток может указываться абсолютным (А) или относительным (%) значением в отношении к установленному значению тока Ін. Дополнительно в режиме реального времени с помощью знаков (I > 105% Ін), (І < 95% Ін), (95% Ін I 105% Ін) указываются пределы, в которых находится измеряемый ток. Реле измеряет текущее значение тока включительно до 7-й гармоники. Погрешность измерения 1%.

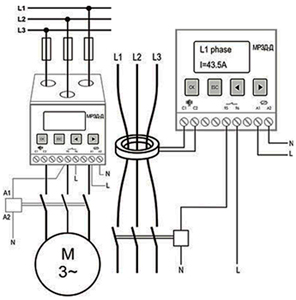

Рис.1. Схема подключения реле EPS-D
