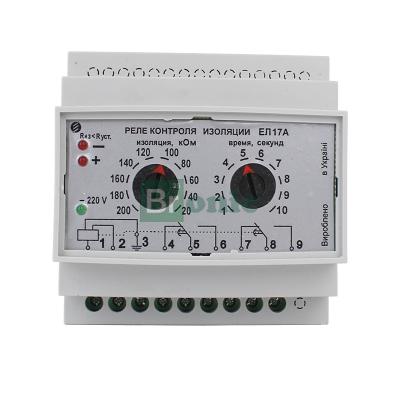

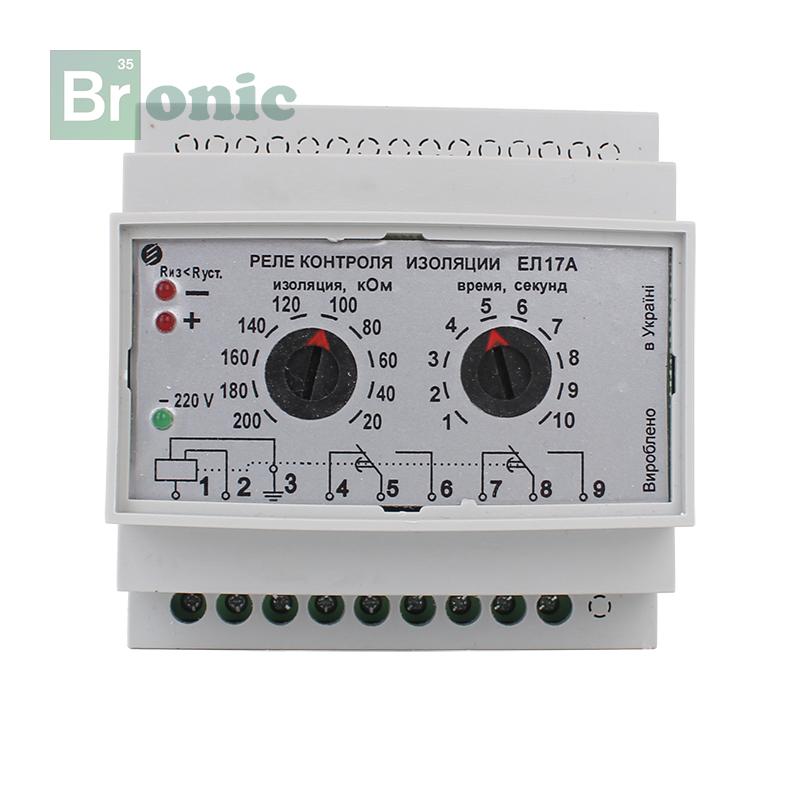

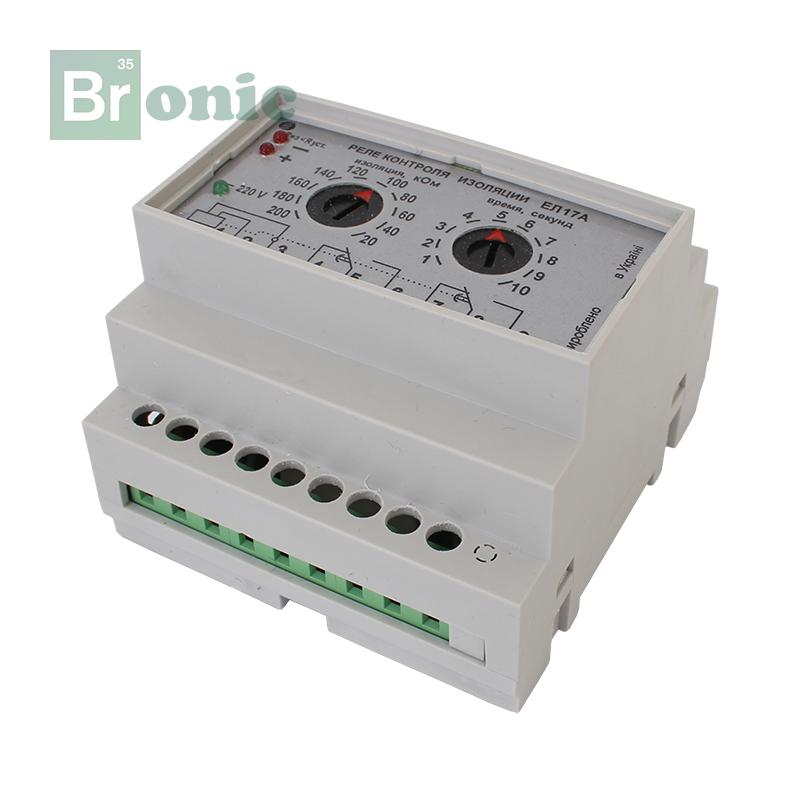

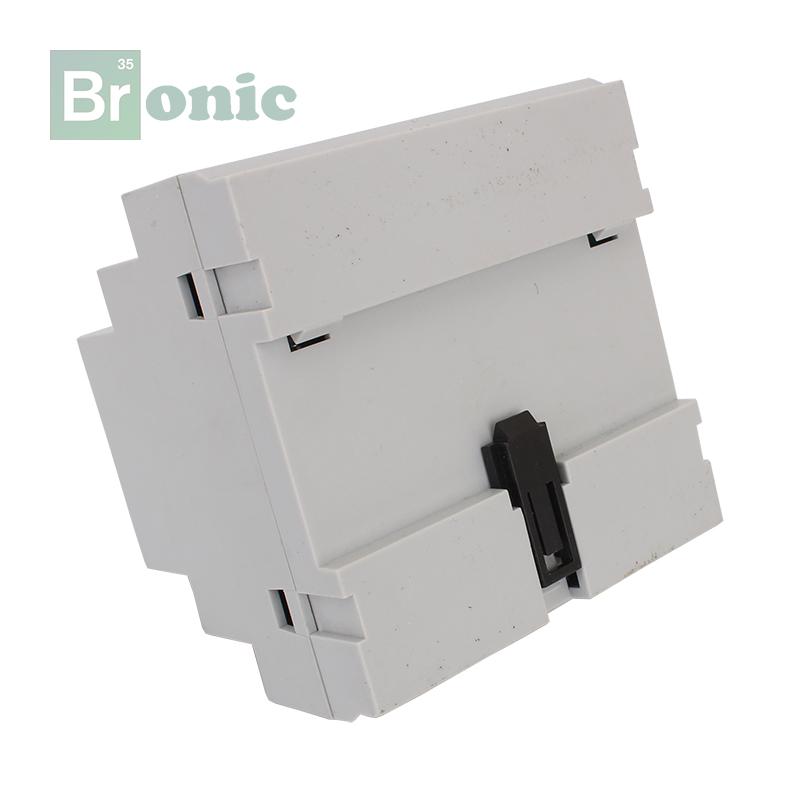

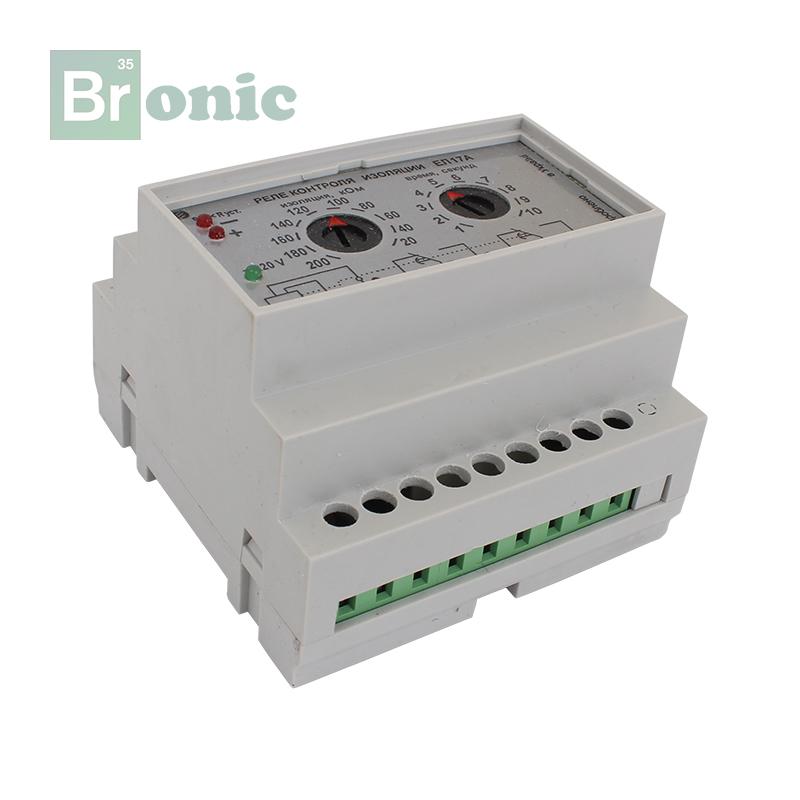

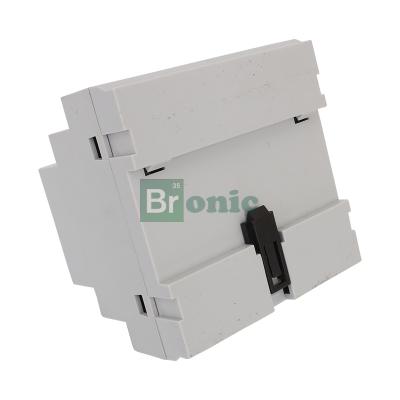

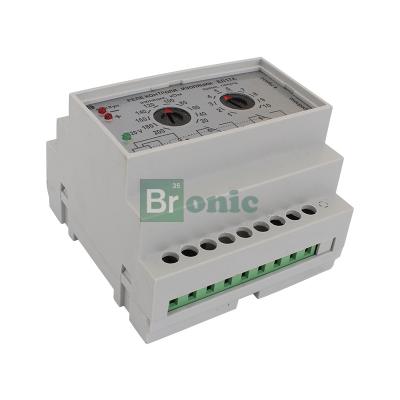

Реле контроля изоляции ЕЛ-17А

Реле контроля изоляции ЕЛ-17А предназначен для коммутации электрических цепей в устройствах защиты и автоматики энергетических систем при достижении контролируемым параметром определенного, предварительно установленного уровня.

Конструктивное исполнение

Реле ЕЛ-17А выполнены в едином конструктивном исполнении для выступающего монтажа с передним присоединением проводов под винт и для утопленного монтажа с присоединением проводов под винт.

Все элементы схемы смонтированы в общем корпусе, состоящем из клеммной колодки (цоколя) и кожуха.

На цоколе установлены кронштейны, служащие для крепления платы печатного монтажа и лицевой панели. На лицевой панели установлены переключатели уставок контролируемого параметра срабатывания (напряжение, сопротивление изоляции, амплитуда пульсации, время срабатывания), оси которых выведены на переднюю панель «под шлиц».

Эксплуатация

Реле ЕЛ-17А могут эксплуатироваться в следующих условиях:

• температура окружающего воздуха от минус 40 до плюс 55 °С при высоте местности до 1000 м и от минус 40 до плюс 50 °С при высоте над уровнем моря до 2000 м;
• относительная влажность окружающего воздуха 98 % при температуре 25 °С для исполнения У3 и 98 % при температуре 35 °С для исполнения Т3;
• окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию и нарушающих работу реле;
• вибрация мест крепления реле в диапазоне частот:
  • от 5 до 15 Гц с ускорением 30 м/с2 (3g);
  • от 15 до 60 Гц с ускорением 20 м/с2 (2g);
  • от 60 до 100 Гц с ускорением 10 м/с2 (1g);
• многократные удары длительностью (2 - 20) мс с ускорением 30 м/с2 (3g).
