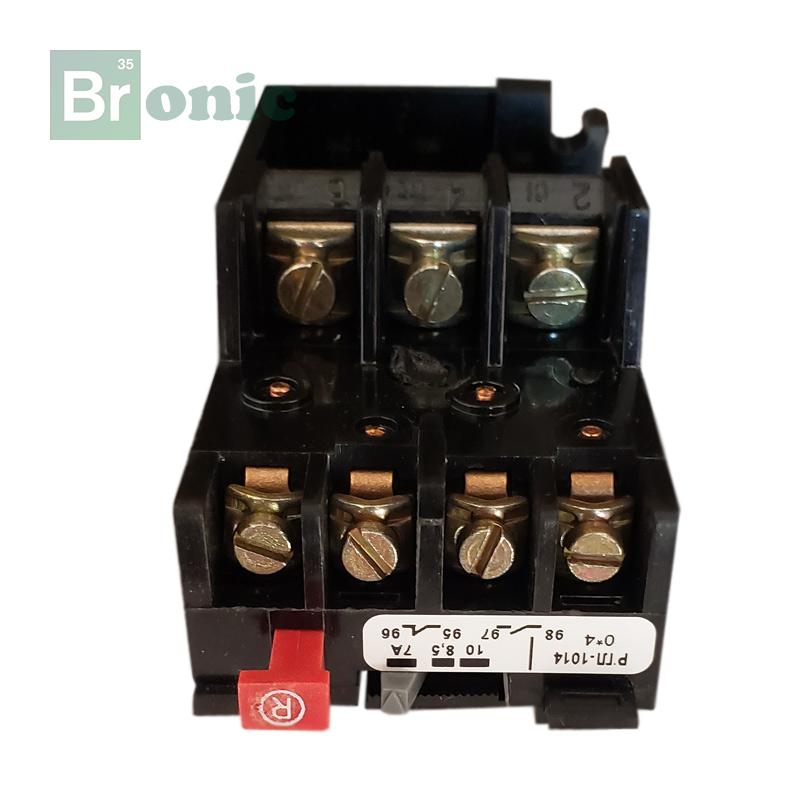

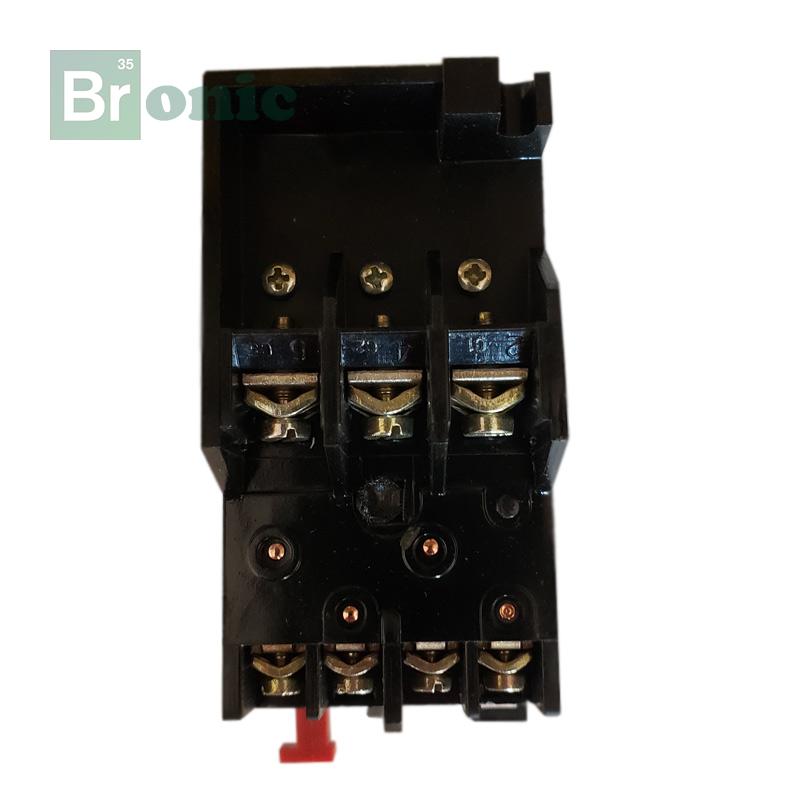

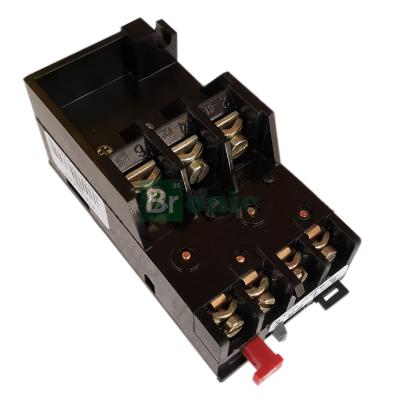

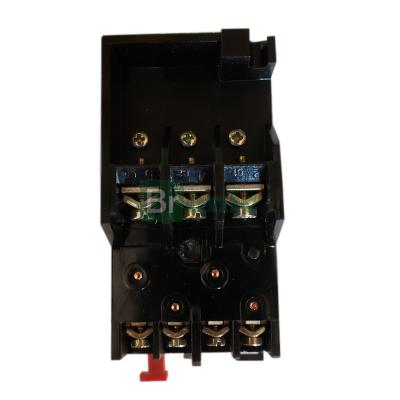

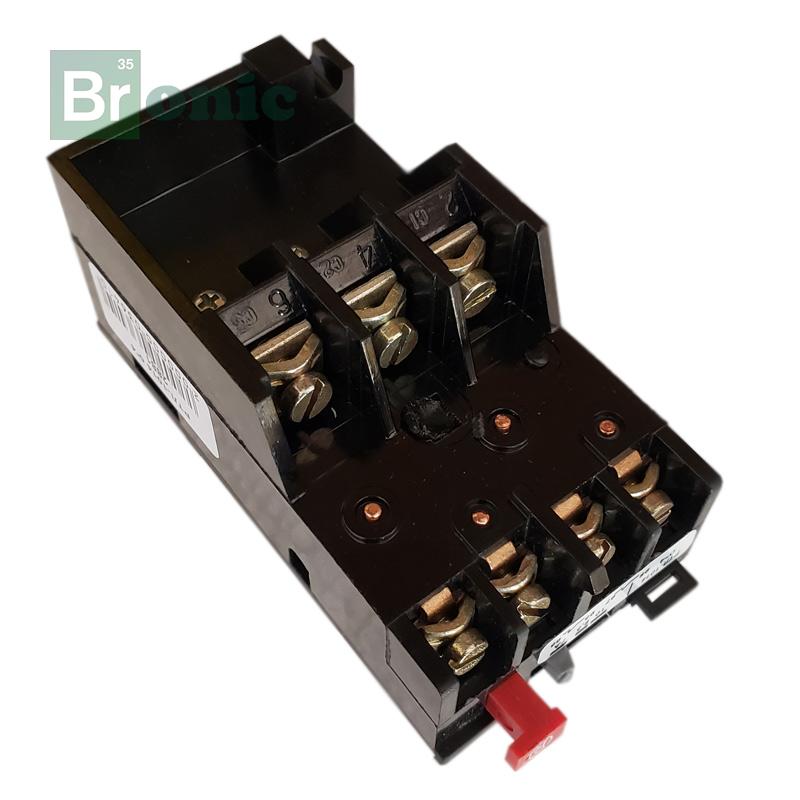

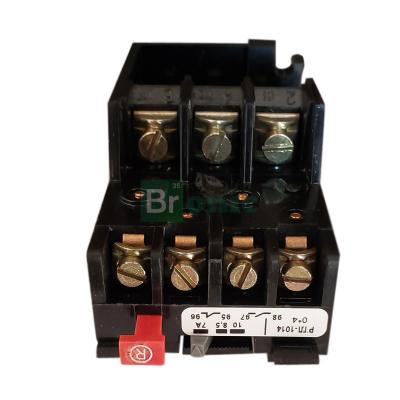

Реле РТЛ-1014 О*4

Реле РТЛ-1014 О*4 применяются в схемах защиты трехфазных асинхронных двигателей с короткозамкнутым ротором от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.

Конструктивное исполнение

Реле серии РТЛ-1014 конструктивно совместимы с пускателями ПМЛ 1000 и ПМЛ 2000, реле серии РТЛ 2000 - с пускателями ПМЛ 3000 и ПМЛ 4000. Реле РТЛ классифицируется по номинальному току несрабатывания на средней установке. При перегрузке электродвигателя на 20% реле отключает его через 20 мин., если оно было нагрето номинальным током до установившегося теплового состояния. Монтаж осуществляется зажимом втычных контактов реле под контакты пускателя, электрические связи проводятся гибкими проводниками.

В конструкции реле РТЛ-1014 есть размыкающий и замыкающий контакты, которые механически связаны с тепловыми элементами. Замыкающий контакт можно применить в схемах сигнализации. На корпусе реле расположена кнопка «возврат», необходимая для ручного возврата после срабатывания в исходное положение. Время автоматического возврата зависит как величины тока перегрузки, вызвавшего срабатывание теплового реле, так и от температуры окружающей среды.
