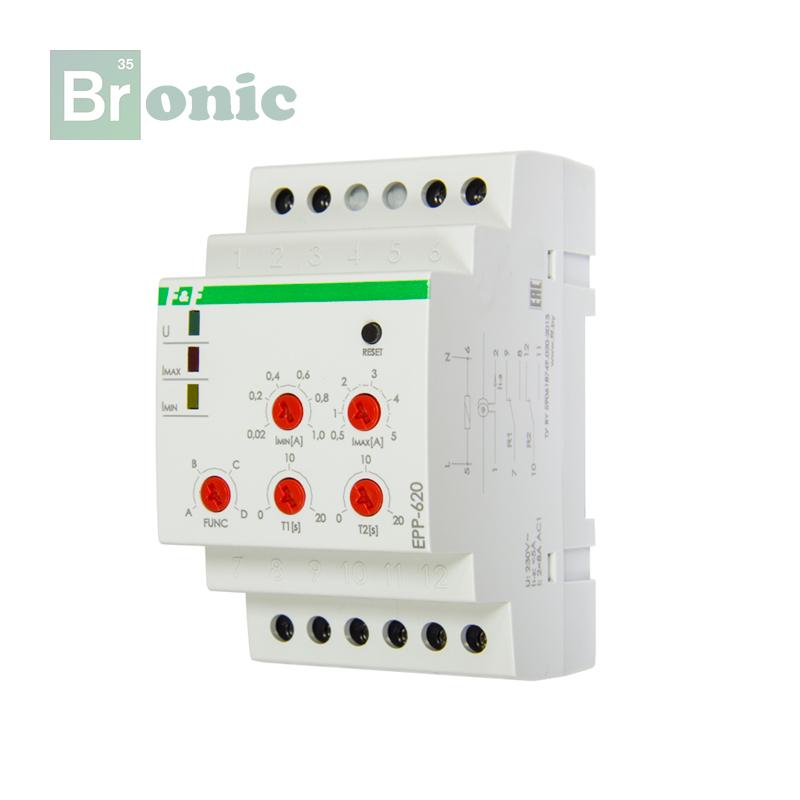

Реле тока EPP-620
Цена:По запросу
Реле тока EPP-620 предназначено для контроля значения силы тока в измеряемом кругах. Если значение силы тока превысит установленное, контакты реле перейдут в запертое состояние.
Принцип действия
Реле может работать с трансформаторами тока с током вторичной обмотки 5 A. Первичная обмотка трансформатора включается в цепь измеряемого тока, а вторичная подключается к измерительным контактам реле. Потенциометрами устанавливаются пороги срабатывания - верхний Iмакс. и нижний Iмин. При выходе значения силы тока за установленные пределы контакты реле замыкаются согласно выбранному режиму работы. Замыкание контактов произойдет с задержкой, установленной потенциометрами T1 (для контакта R1) и T2 (для контакта R2).
Рис.1. Схема подключения реле EPP-620
| Напряжение питания | 220 В 50 Гц |
| Гистерезис | 10% |
| Задержка возврата | 0,5 с |
| Потребляемая мощность | 0,4 Вт |
| Габаритные размеры | 3 модуля типа S (52,5 мм) |
| Группы выходных контактов | 2 переключающих |
| Задержка срабатывания | 0 - 20 с |
| Максимальный ток измерительного входа | 5 А |
| Порог срабатывания | мин. 0,02 - 1 А |
| Монтаж устройства | на DIN-рейке 35 мм |
| Максимальный ток нагрузки | 2х16 А |
| Диапазон рабочих температур | От -25°С до +50°С |
